Aktivní a pasivní chladiče pro odporové svářečky

Nabízíme aktivní a pasivní chladiče pro všechny druhy odporových svářeček od chladicích výkonů 1 kW pro samostatné bodovací stanice až po chladiče s výkonem 365 kW pro zabezpečení chladicí vody pro celou svařovací dílnu.

Proč chladič? Pro správné fungování odporových svářeček je nutné pro stroj zabezpečit chladicí vodu. Chladicí voda v stroji chladí transformátory, sekundární propoje a samotné elektrody. Šetří se tím stroj i spotřební elektrody. V neposlední řadě zajišťuje chlazení stabilitu svařovacího procesu.

Napište nám pro jaký stroj nebo stroje hledáte řešení pro chlazení a my Vám poradíme chladič s dostatečným výkonem.

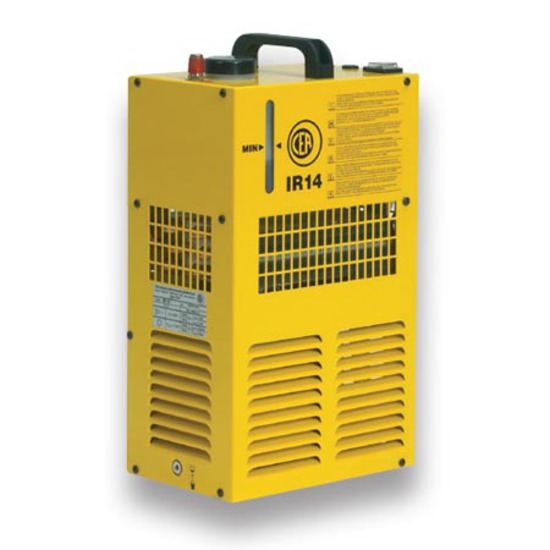

Pasivní chladič IR 14

pasivní chladič pro: bodové svářečky s rameny CEA Z/ZP, bodové svářečky s rameny CEA K/KP, manuálně svařovací kleště CEA X-Gun/C-Gun
hlavní vypínač
jednoduché připojení chlazení pomocí rychlospojky
signalizace správného průtoku vody
objem nádrže: 5 litrů
napájení: 230 V nebo 400 V
rozměry (š × v × h): 280 × 460 × 190 mm
váha: 14 kg

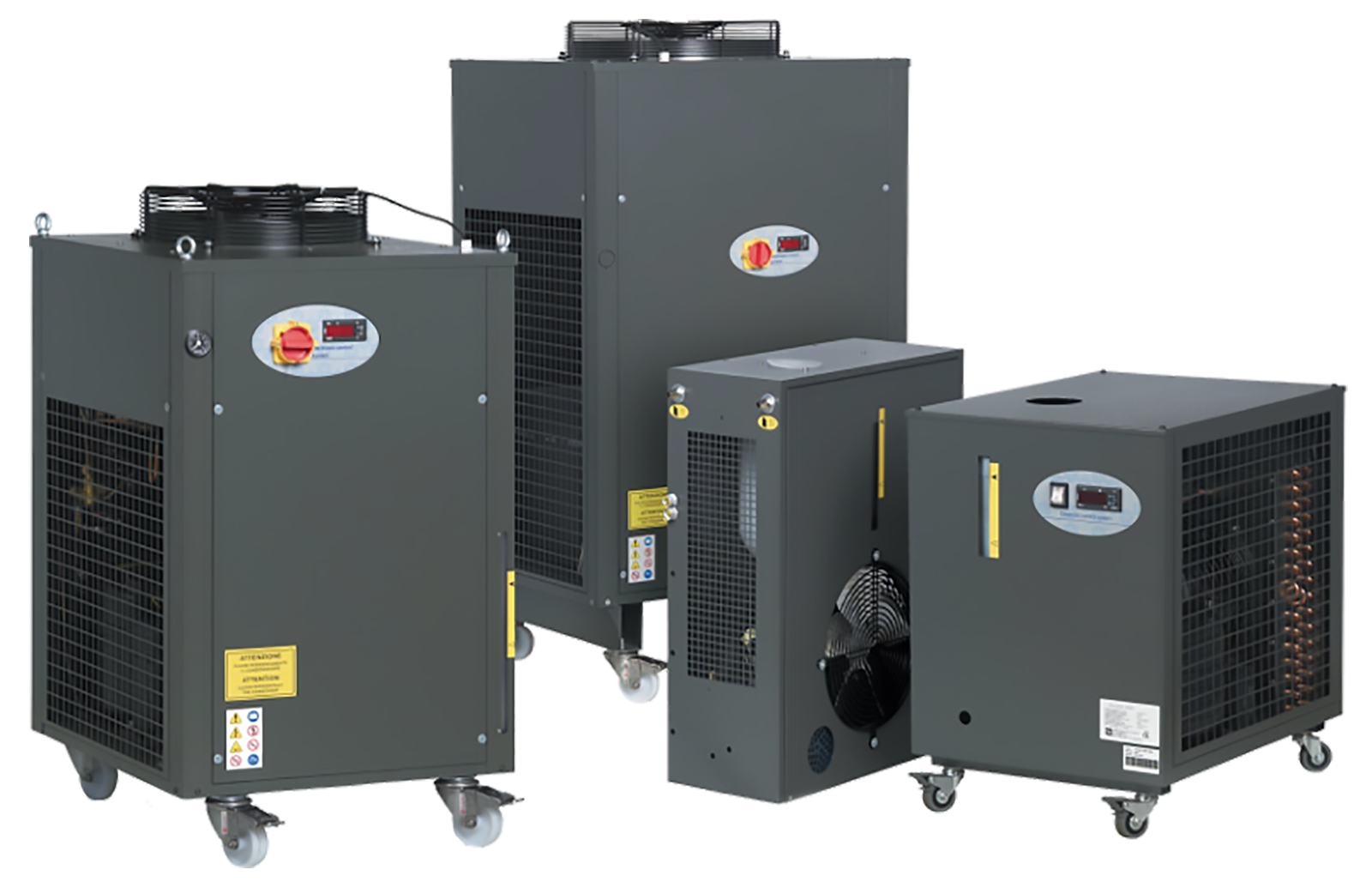

Aktivní chladiče

Přehled vyráběných aktivních chladičů

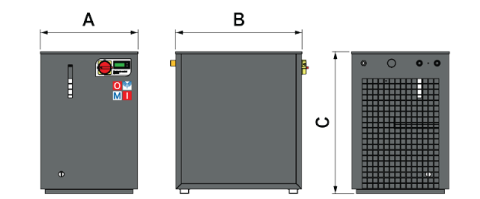

Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWM 09	1,10	1/2″	10	375 × 450 × 630	40
CHWM 11	1,10	1/2″	10	445 × 575 × 540	52
CHWM 21	2,10	1/2″	10	445 × 475 × 540	55
CHWM 26	2,60	1/2″	10	445 × 575 × 540	58
CHWM 36	3,60	1/2″	10	445 × 575 × 640	77
CHWT 36	3,60	1/2″	10	445 × 575 × 640	77
Obrázky a schémata jsou pouze ilustrační.

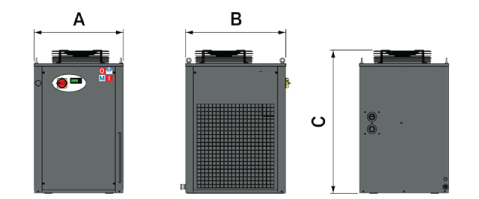

Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWM 29	2,90	3/4″	30	580 × 650 × 920	99
CHWT 29	2,90	3/4″	30	580 × 650 × 920	99
CHWM 39	3,90	3/4″	30	580 × 650 × 920	110
CHWT 39	3,90	3/4″	30	580 × 650 × 920	110
CHWT 56	5,50	3/4″	30	580 × 650 × 920	123
CHWT 67	6,70	3/4″	30	580 × 650 × 920	125
Obrázky a schémata jsou pouze ilustrační.

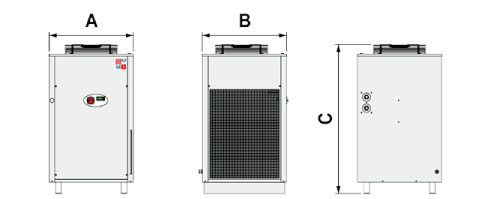

Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWT 97	9,70	3/4″	60	760 × 760 × 1335	140
CHWT 130	13,0	3/4″	60	760 × 760 × 1335	150
CHWT 149	14,90	3/4″	60	760 × 760 × 1380	170
Obrázky a schémata jsou pouze ilustrační.

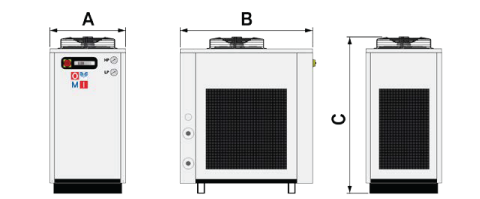

Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWT 162	16,50	1″	100	760 × 1325 × 1570	220
CHWT 192	19,00	1″	100	760 × 1325 × 1570	230
CHWT 242	24,00	1″	100	760 × 1325 × 1570	240
CHWT 292	31,00	1″	100	760 × 1325 × 1570	280
CHWT 372	37,50	1″	100	760 × 1325 × 1570	290
Obrázky a schémata jsou pouze ilustrační.

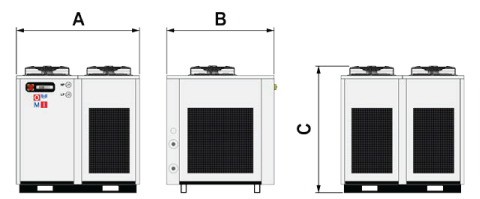

Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWT 432	43,00	1 1/2″	200	1520 × 1325 × 1570	380
CHWT 532	53,00	1 1/2″	200	1520 × 1325 × 1570	400
CHWT 602	60,00	1 1/2″	200	1520 × 1325 × 1570	430
CHWT 682	68,00	1 1/2″	200	1520 × 1325 × 1570	480
CHWT 752	75,00	1 1/2″	200	1520 × 1325 × 1570	510
Obrázky a schémata jsou pouze ilustrační.
Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWT 1002	100,00	1 1/2″	300	2280 × 1325 × 1570	690
Obrázky a schémata jsou pouze ilustrační.
Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWT 1202	120,00	2″	300	3040 × 1325 × 1570	800
Obrázky a schémata jsou pouze ilustrační.

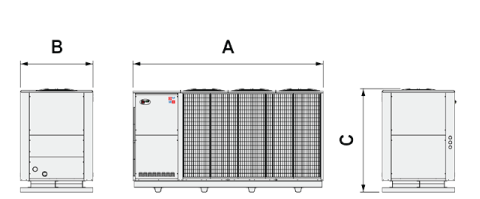

Typ	Chladící kapacita (kW)	Připojení hadic (BSP)	Velikost nádrže (l)	Rozměry A × B × C (mm)	Váha (kg)
CHWT 1452	145,00	3″	–	3990 × 1525 × 2170	1780
CHWT 1802	180,00	3″	–	3990 × 1525 × 2170	1880
CHWT 2052	205,00	3″	–	3990 × 1525 × 2170	1840
CHWT 2552	255,00	3″	–	3990 × 1525 × 2170	1930
CHWT 3152	315,00	3″	–	4990 × 1525 × 2170	2380
CHWT 3652	365,00	3″	–	4990 × 1525 × 2170	2510
Obrázky a schémata jsou pouze ilustrační.
