Elektrody se používají při bodovém svařování kovových materiálů. Jejich tvar zajišťuje dobré chlazení, umožňuje rychlou obnovu, snadnou výměnu a produkuje kvalitní svary.
Nabízíme široký sortiment elektrod pro odporové svařování:
- elektrodové čepičky
- adaptéry pro elektrodové čepičky
- hrotové a vyosené elektrody
- elektrody na zakázku pro různé aplikace
- elektrody pro navařování spojovacího materiálu
- tvarové elektrody
Výběr materiálu, ze kterého se elektroda vyrobí, záleží zejména od jakosti svařovaného materiálu – číst více. S našimi elektrodami můžete svařovat standardní ocel (černý plech), pozinkované plechy, nerezové oceli, hliníkové plechy, mosazi i měď.

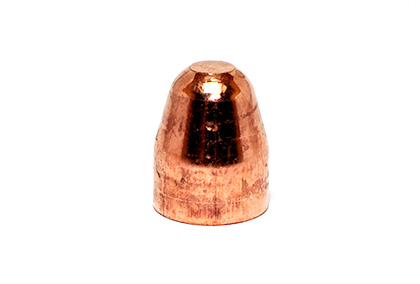

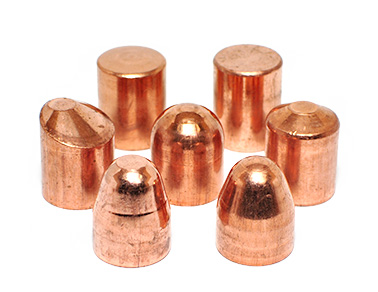

Elektrodové čepičky
Katalog v slovenštině
Koupit ve webshopu
Bodovací čepičky podle ISO normy s průměrem 13, 16 a 20 mm. Můžete si vybrat ze tří materiálů elektrod:
- CuCrZr – na svařování standardních ocelových materiálů
- Z-trode – na svařování hliníku
- NITRODE – speciální materiál pro svařování pozinkovaných plechů
Přečtěte si více o materiálu elektrod v sekci Jak vybrat správný materiál elektrod?
Značení elektrodových čepiček
Detailní popis jednotlivých tvarů elektrodových čepiček dle ISO normy najdete v sekci Jak vybrat správný tvar elektrod?
Vnější průměr Ø13 mm, vnitřní kužel Ø10 mm, 1:10
FA13
FB13
FC13

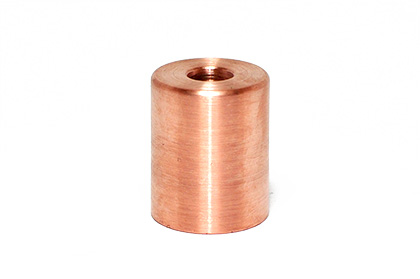

FC13A5BNE
FD13
FE13
FF13

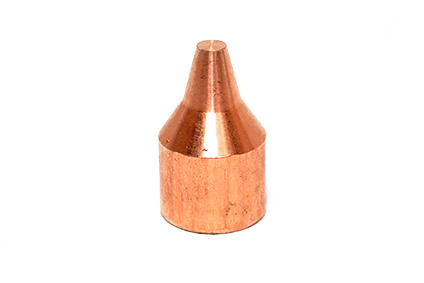

FG13
FG13_07
Vnější průměr Ø16 mm, vnitřní kužel Ø12 mm, 1:10
FA16
FB16
FC16
FC16A_BNE
FD16
FE16
FF16
FG16
Vnější průměr Ø20 mm, vnitřní kužel Ø15 mm, 1:10
FA20
FB20
FC20
FC20A6BNE
FD20
FE20
FF20
FG20
Adaptéry pro elektrodové čepičky
Slouží k uchytávání elektrodových čepiček do držáku nástroje. Vyrábějí se v různých délkách, rovné i vyosené (ohnuté).

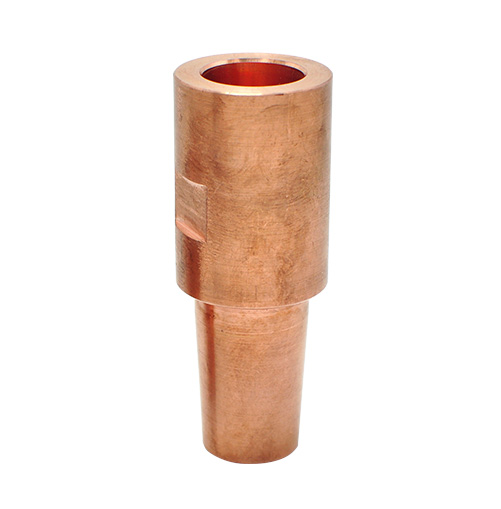

Kuželový adaptér
pro čepičky Ø13, Ø16 a Ø20 mm

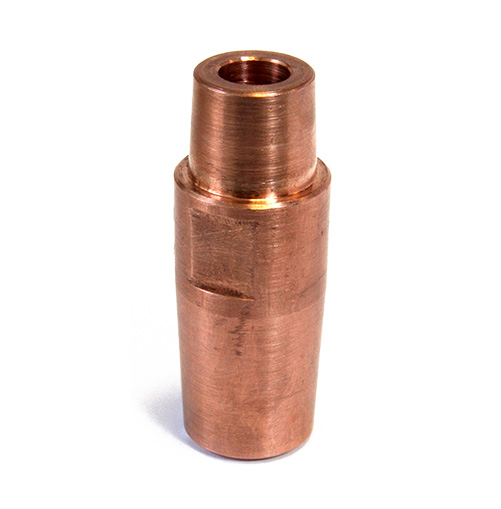

Redukční adaptér

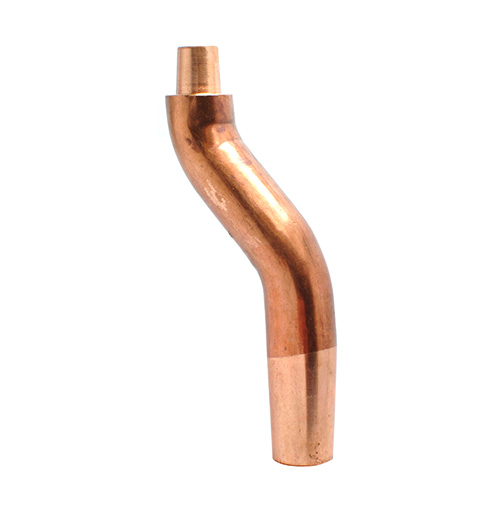

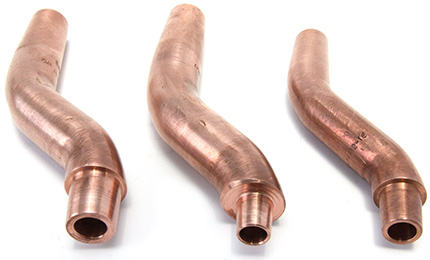

Kuželový vyosený adaptér
Rovné a ohnuté bodovací elektrody
- elektrody vhodné pro nízkosériovú výrobu
- zakázková výroba odlišných tvarů a rozměrů elektrod
- pro svařování pozinkovaných ocelí doporučujeme elektrodové čepičky Nitrode
- pro svařování nerezových ocelí žádejte tvrdší materiál
- do sériové výroby existuje efektivnější řešení: adaptéry a elektrodové čepičky. Jaký je rozdíl mezi elektrodové čepičkou a bodovací elektrodou?

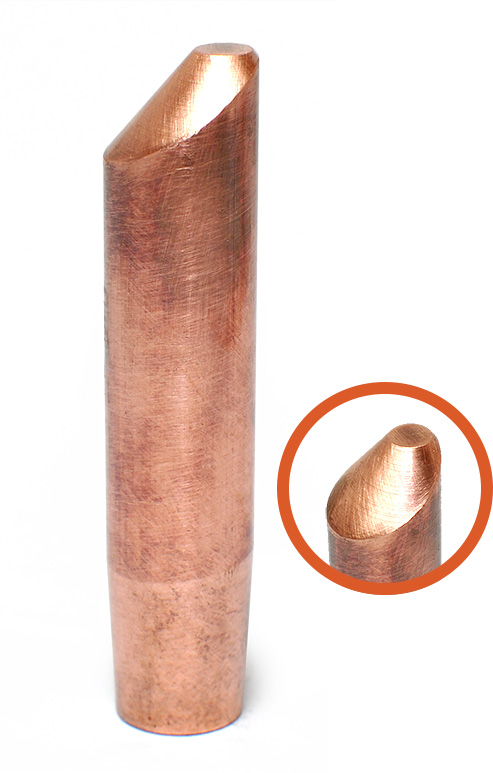

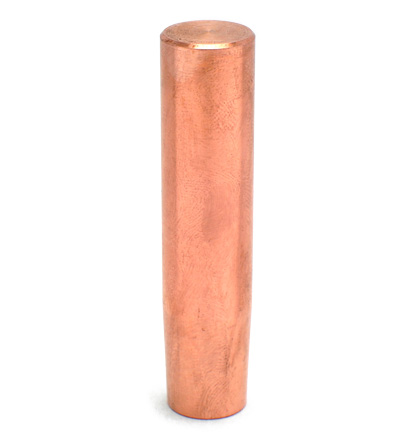

Rovná elektroda, 5° kužel
Rovná elektroda, ISO kužel 1:10

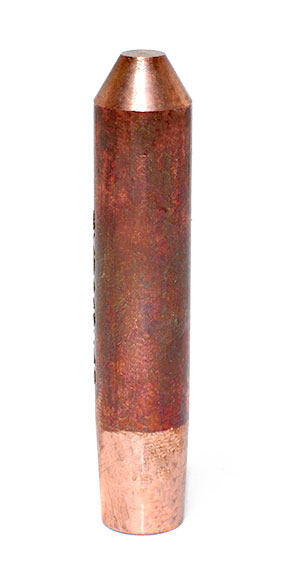

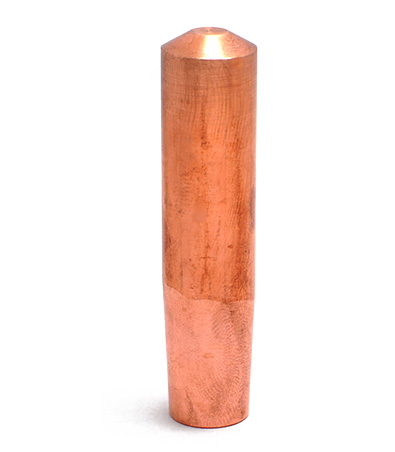

Svařovací hrot, 5° kužel
Zvárací hrot – vyosený, 5° kužel

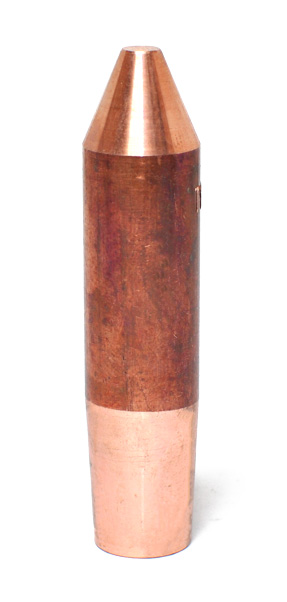

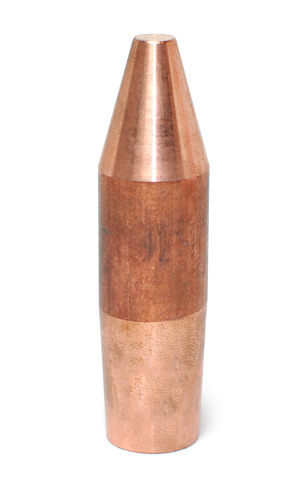

Svařovací hrot – 30°, ISO kužel 1:10
Svařovací hrot – 45°, ISO kužel 1:10
Svařovací hrot – 60°-120°, ISO kužel 1:10

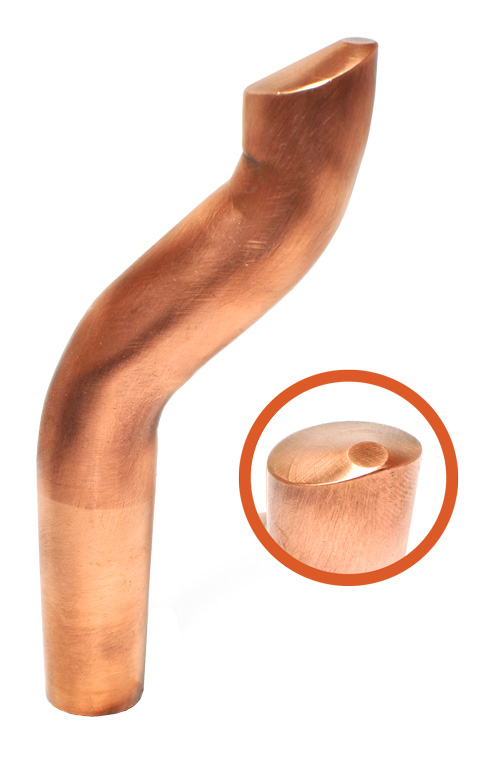

Zvárací hrot – vyosený, ISO kužel 1:10

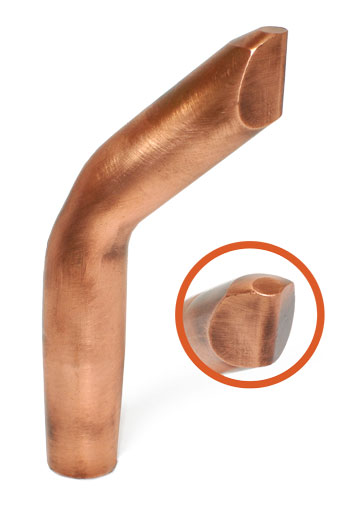

Svařovací hrot – vyosený, 5° kužel
Svařovací hrot – vyosený, ISO kužel 1:10
Svařovací hrot – vyosený, 5° kužel
Svařovací hrot – vyosený, ISO kužel 1:10

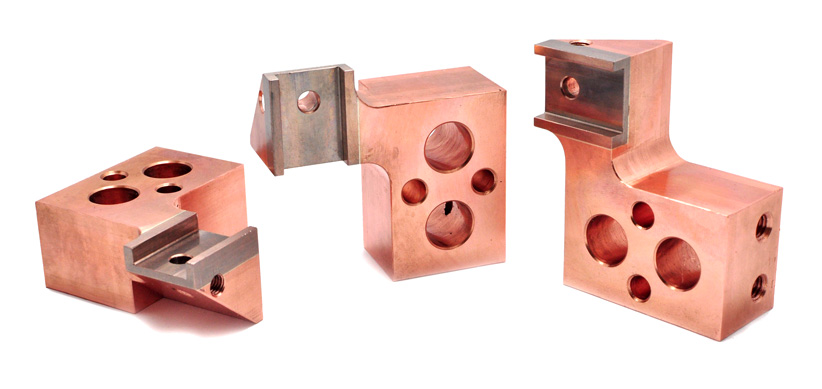

Elektrody na zakázkovou výrobu
- výroba elektrod podle zákaznického výkresu z materiálů CuCrZr, CuCo2Be, CuCoNiBe
- výroba elektrod odolnou ELKANITE-ovou vrstvou pro výstupkové svařování a navařování matic a šroubů
- výroba elektrod a jiných tvarových dílů třískovým obráběním
- příprava dokumentace a výroba dle požadavků zákazníka
- výroba nestandardních elektrod, držáků, adaptérů a redukcí
