Dodáváme ramenové bodové svářečky (bodovky) vhodné do automobilového průmyslu pro odporové bodové svařování plechů, navařování šroubů, matic a dalších součástek. Kromě těchto vysoce přesných strojů dodáváme bodovky i do běžné strojírenské výroby na výrobu komínových elementů, pro malosériovou výrobu i na opravárenské práce.

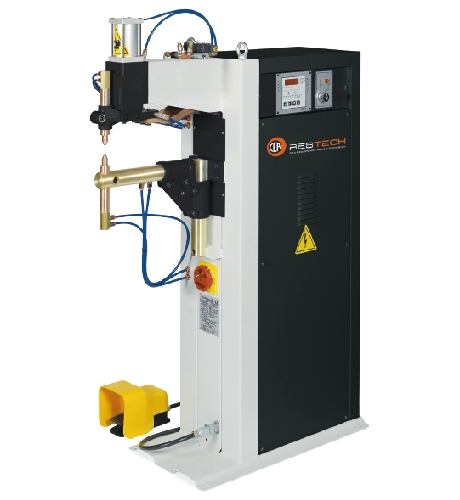

Lineární bodová svářečka CEA PPS 35, PPS 60
Katalog v slovenštině
- lineární chod horní elektrody

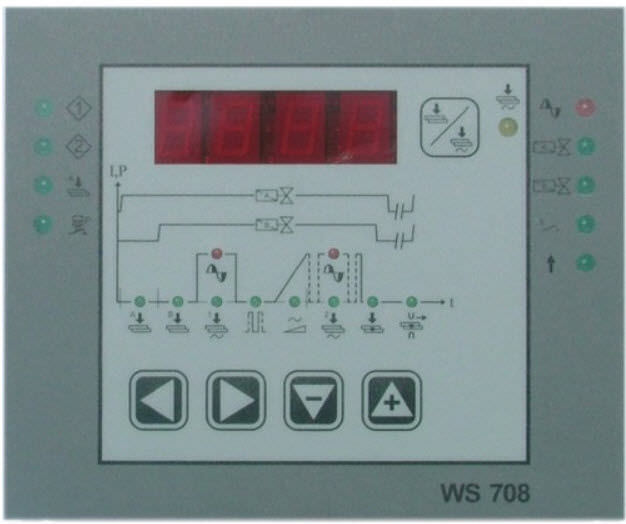

- řídící jednotka WS 708
- 8 plně nastavitelných svařovacích programů
- výškově nastavitelné spodní rameno
- pneumatický pohon s nožním pedálem
- volitelně dodávané s dvouručním pultem
Příslušenství

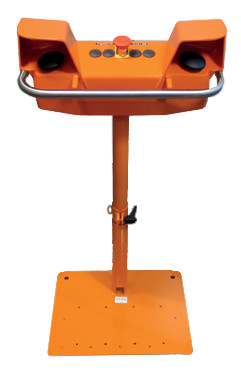

Dvouruční pult
(volitelně)
Vyosený držák elektrod,
vyložení 65 mm (PPS 35),
vyložení 115 mm (PPS 60)
(volitelně)
Elektrody, elektrodové čepičky
a adaptéry
(volitelně)

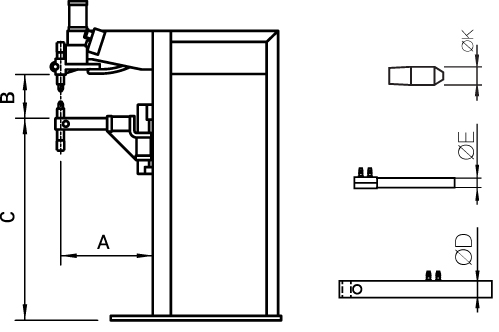

Funkční rozměry stroje
| PPS 35 | PPS 60 | ||||
 |
A | mm | 395 | 435 | |
| A (volitelně) | mm | — | 650 | ||
| B | mm | 140 – 400 | 180 – 510 | ||
| C | mm | 690 – 950 | 615 – 945 | ||
| ØD | Ø mm | 50 | 60 | ||
| ØE | Ø mm | 30 | 35 | ||
| ØK | Ø mm | 16, 1:10 | 16, 1:10 | ||
Možné varianty CEA PPS
| Kód stroje | Svařovací výkon (kVA) |
Vyložení ramena (mm) |
Přítlačná sila (6 bar) (daN) |
Svařovací ovládání |
| PPS 35 | 35 | 395 | 300 | WS 708 |
| PPS 60 | 60 | 435 | 470 | WS 708 |

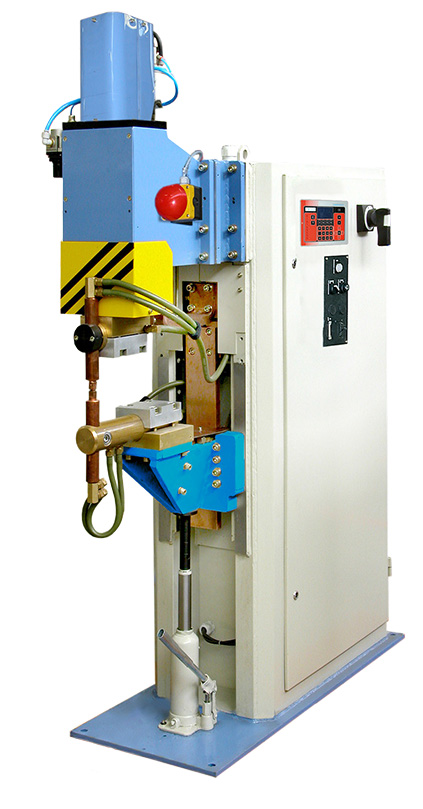

Bodová svářečka SERRA Alfa 209
- výkon 100 až 170 kVA
- pneumatický nebo servo pohon
- na navařování matic a šroubů
- na svařování plechů – pozinkovaný, černý, nerez, hliník – do tloušťky 5 + 5 mm
Přehled vyráběných alternativ Serra Alfa 209
| Kód stroja | Svařovací výkon (kVA) |
Vyložení ramene (mm) |
Přítlačná síla (6 bar) (daN) |
Svařovací ovládání | Rozměry (š × v × h) |
| A2122 | 100 (50 Hz) | 400 | 450 | Serratron 1B | 500 × 1 893 × 1 230 |
| A2152 | 100 (50 Hz) | 400 | 750 | Serratron 1B | 500 × 1 893 × 1 230 |
| A2222 | 100 (50 Hz) | 600 | 450 | Serratron 1B | 500 × 1 893 × 1 630 |
| A2153 | 125 (50 Hz) | 400 | 750 | Serratron 1B | 500 × 1 893 × 1 230 |
| A2183 | 125 (50 Hz) | 400 | 900 | Serratron 1B | 500 × 2 152 × 1 230 |
| A2253 | 125 (50 Hz) | 600 | 750 | Serratron 1B | 500 × 1 893 × 1 630 |
| A2323 | 125 (50 Hz) | 750 | 450 | Serratron 1B | 500 × 1 893 × 1 790 |
| A2124 | 100 (1.000 Hz) | 400 | 450 | Serratron MFC-3007 | 500 × 1 893 × 1 230 |
| A2224 | 100 (1.000 Hz) | 600 | 450 | Serratron MFC-3007 | 500 × 1 893 × 1 630 |
| A2186 | 170 (1.000 Hz) | 400 | 900 | Serratron MFC-3015 | 500 × 2 152 × 1 230 |
| A2256 | 170 (1.000 Hz) | 600 | 750 | Serratron MFC-3015 | 500 × 1 893 × 1 630 |
Společná charakteristika strojů
Volitelné příslušenství:
|
|||||

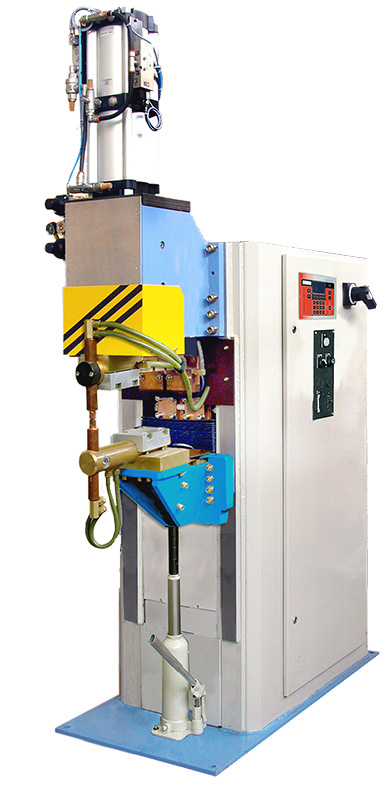

Bodová svářečka SERRA Alfa 314
- výkon 170 až 340 kVA
- přítlačná síla 1.400 daN
- pneumatický nebo servo pohon
- na náročné svařovací práce
Přehled vyráběných alternativ Serra Alfa 314
| Kód stroje | Svařovací výkon (kVA) |
Vyložení ramene (mm) |
Přítlačná síla (6 bar) (daN) |
Svařovací ovládání | Rozměry (š × v × h) |
| A3141 | 200 (50 Hz) | 400 | 1.400 | Serratron 1B | 640 × 2 333 × 1 600 |
| A3241 | 200 (50 Hz) | 600 | 1.400 | Serratron 1B | 640 × 2 333 × 1 800 |
| A3341 | 200 (50 Hz) | 750 | 1.400 | Serratron 1B | 640 × 2 333 × 1 950 |
| A3144 | 170 (1.000 Hz) | 400 | 1.400 | Serratron MFC-3015 | 640 × 2 333 × 1 600 |
| A3244 | 170 (1.000 Hz) | 600 | 1.400 | Serratron MFC-3015 | 640 × 2 333 × 1 800 |
| A3344 | 170 (1.000 Hz) | 750 | 1.400 | Serratron MFC-3015 | 640 × 2 333 × 1 950 |
| A3146 | 340 (1.000 Hz) | 400 | 1.400 | Serratron MFC-3015 | 640 × 2 333 × 1 600 |
| A3246 | 340 (1.000 Hz) | 600 | 1.400 | Serratron MFC-3015 | 640 × 2 333 × 1 800 |
| A3346 | 340 (1.000 Hz) | 750 | 1.400 | Serratron MFC-3015 | 640 × 2 333 × 1 950 |
Společná charakteristika strojů
Volitelné příslušenství:
|
|||||
