Stykové svářečky slouží k efektivní spojování drátů, tyčovina a trubek z běžné konstrukční oceli, mědi i hliníku. Nabízíme tak jednoduché a nákladově nenáročné manuální i výkonné pneumatické stykové svářečky.
Kromě nových Vám můžeme nabídnout ze skladových zásob i kompletně nezvyklé repasované svářečky.
Manuální stykové svářečky
Vhodné pro svařování drátů, tyčovin a trubek od průměru 0,3 až po 20 mm.
Katalog v slovenštině
Příslušenství

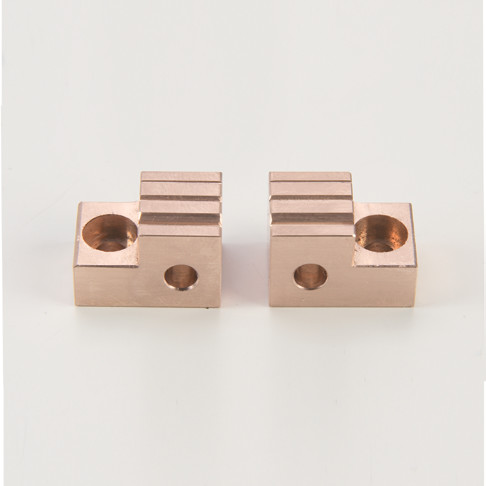

Sada spodních elektrod pro N 3

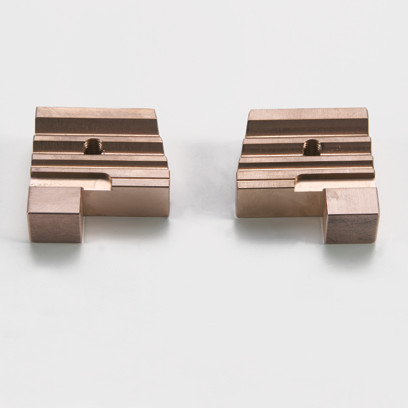

Sada spodních elektrod pro N 9

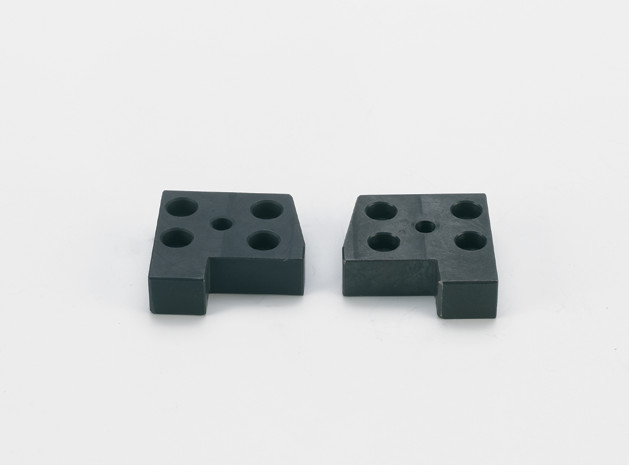

Sada vrchních elektrod pro N 9

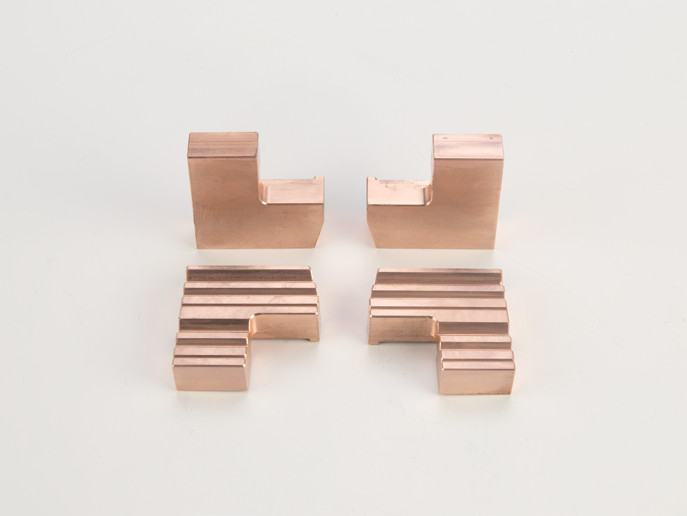

Sada elektrod pro N 12

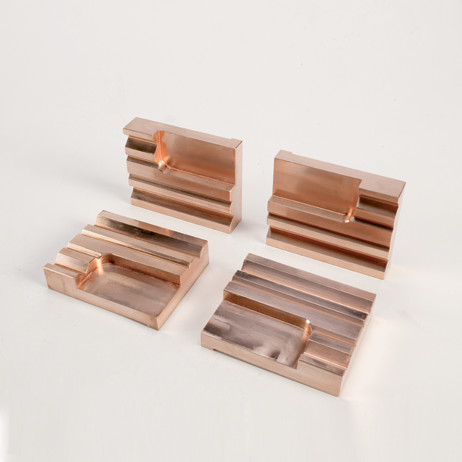

Sada elektrod pro N 22

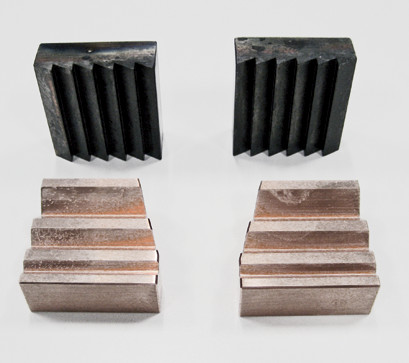

Sada elektrod pro N 20

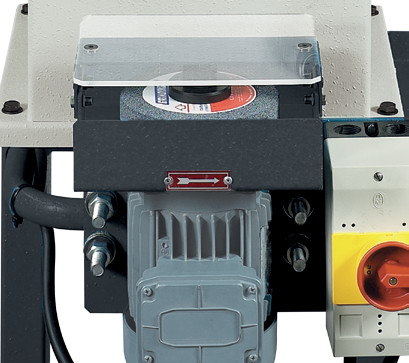

Bruska na úpravu svarů (volitelně)

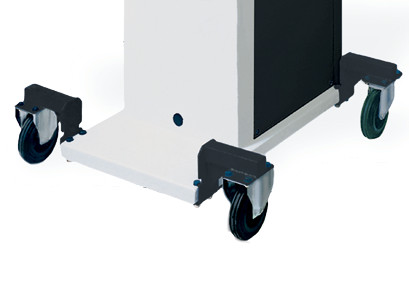

Sada kol pro N 22 (volitelně)

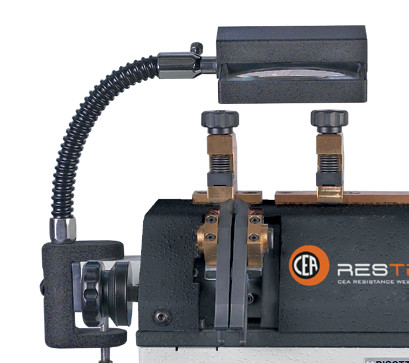

Zvětšovací sklo (volitelně)
Rozsah svařitelných materiálů
| N 3 | N 9 | N 12 | N 22 | N 20 | |||||||
| MIN | MAX | MIN | MAX | MIN | MAX | MIN | MAX | MIN | MAX | ||
| Ocel | Ø mm mm² |
0.5 — |
2.5 4.9 |
0.8 — |
8 50 |
2 — |
14 150 |
3 — |
18 250 |
8 — |
22 — |
| Nerez | Ø mm mm² |
0.5 — |
1.2 1.1 |
0.8 6 |
6 28 |
2 — |
9 65 |
3 — |
16 200 |
— — |
— — |
| Hliník | Ø mm mm² |
0.8 — |
2 3.1 |
2 — |
5 20 |
2 — |
8 50 |
4 — |
12 110 |
4 — |
— — |
| Měď | Ø mm mm² |
0.5 — |
1.8 2.5 |
1.5 — |
3.5 10 |
2 — |
6 28 |
4 — |
8 50 |
— — |
— — |
| Mosaz | Ø mm mm² |
0.5 — |
1.8 2.5 |
1.5 — |
3.5 10 |
2 — |
6 28 |
4 — |
14 150 |
— — |
— — |

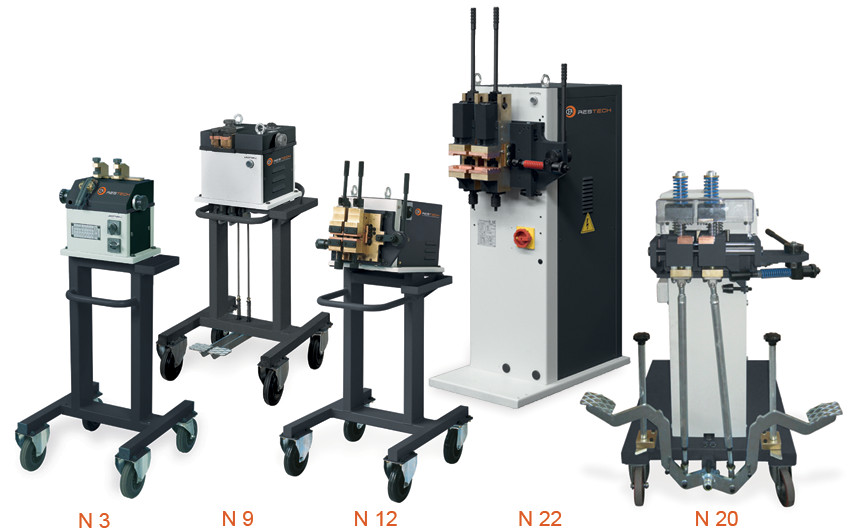

Možné varianty manuálních stykových svářeček CEA N
| Kód stroje | Jmenovitý výkon při 50 % (kVA) |
Zkratový proud (kA) |
Upínací síla (daN) |
Přítlačná síla (daN) |
Rozměry (š × v × h) |
Váha (kg) |
Sada kol |
| N 3 | 0.8 | 1.2 | 10 | 1.3 | 515 × 1 145 × 518 | 52 | ✓ |
| N 9 | 3 | 4.4 | 80 | 20 | 565 × 1 100 × 565 | 80 | ✓ |
| N 12 | 4 | 10 | 200 | 80 | 660 × 1 120 × 770 | 80 | ✓ |
| N 22 | 20 | 28 | 1 000 | 300 | 600 × 1 550 × 800 | 280 | volitelné |
| N 20 | 20 | 25 | 400 | 250 | 880 × 1 650 × 800 | 320 | ✓ |
Pneumatické stykové svářečky
Vhodné pro svařování drátů, tyčovin a trubek od průměru 2,0 až po 25 mm.
Příslušenství

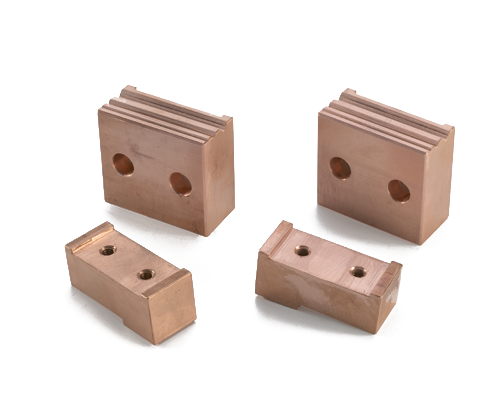

Sada elektrod pro SRT 11

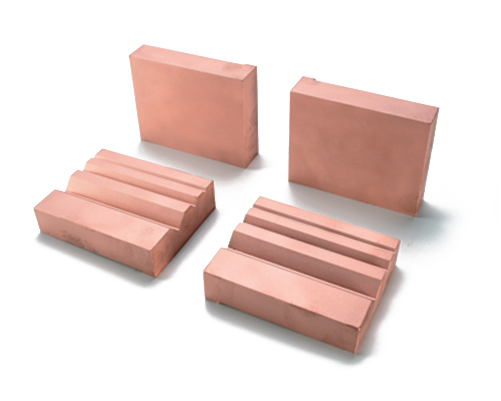

Sada elektrod pro SQ/AS 121

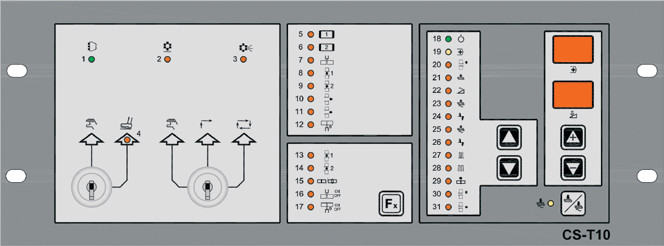

Řídící jednotka CS-T 10
Rozsah svařitelných materiálů
| Svařovaný materiál | SRT 11 | SQ/A 121 | SQ/AS 121 | SQ/AS 62 | SQ/AS 100 | |
| Max. kapacita | Fe mm2 | 50 | 200 | 250 | 380 | 550 |
| Max. svářecí síla nízkouhlíkové oceli | Fe Ø min | 1.5 | 3 | 5 | 10 | 12 |
| Fe Ø max | 8 | 16 | 16 | 22 | 26 |

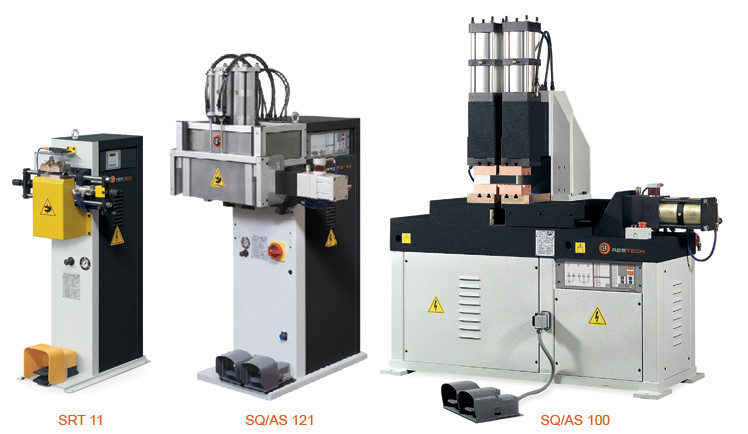

Možné varianty pneumatických stykových svářeček CEA SRT/SQ
| Kód stroje | Jmenovitý výkon při 50 % (kVA) |
Zkratový proud (kA) |
Upínací síla (daN) |
Přítlačná síla (daN) |
Rozměry (š × v × h) |
Váha (kg) |
Sada kol |
| SRT 11 | 4 | 10 | 150 | 58 | 600 × 1 100 × 620 | 84 | — |
| SQ/A 121 | 25 | 30 | 900 | 350 | 640 × 1 460 × 830 | 280 | — |
| SQ/AS 121 | 25 | 30 | 1 350 | 450 | 920 × 1 600 × 830 | 300 | — |
| SQ/AS 62 | 60 | — | 2 100 | 1 200 | 1 750 × 1 900 × 850 | 1 200 | — |
| SQ/AS 100 | 100 | — | 5 150 | 2 400 | 1 750 × 2 100 × 850 | 1 300 | — |
