Svařovací lisy jsou výkonné svařovací stroje s horní a dolní upínací deskou, vhodné na výstupkové svařování. Upínací pracovní desky umožňují uchycení svařovacích přípravků a tím svařování rozměrově větších součástek.

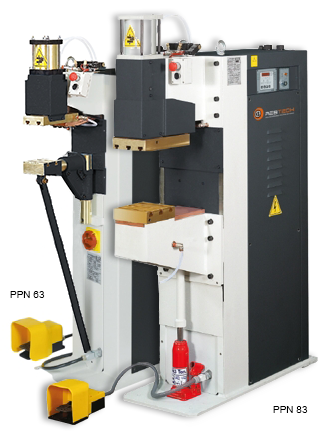

Svařovací lis CEA PPN 63 a PPN 83
Katalog v slovenštině
- mosazné pracovní desky
- řídící jednotka WS 708
- 8 plně nastavitelných svařovacích programů
- výškově nastavitelné spodní rameno (PPN 63)
- výškově nastavitelná spodní deska (PPN 83)
Příslušenství

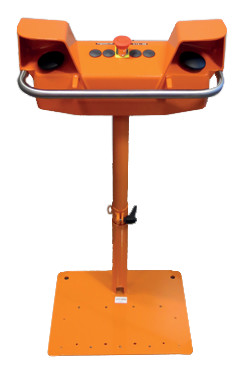

Dvouruční pult
(volitelně)

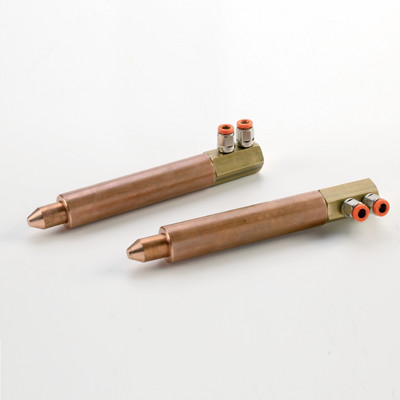

Set držáků elektrod

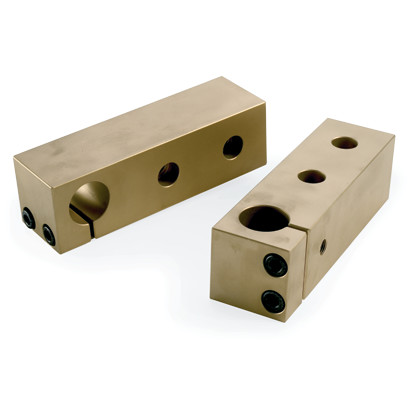

Set podpory držáků elektrod

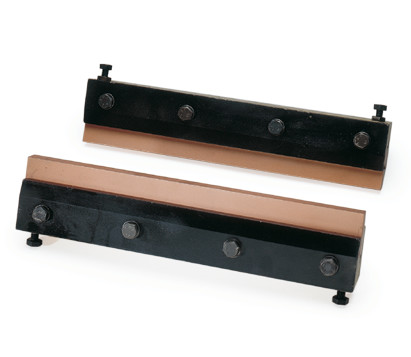

Set držáků

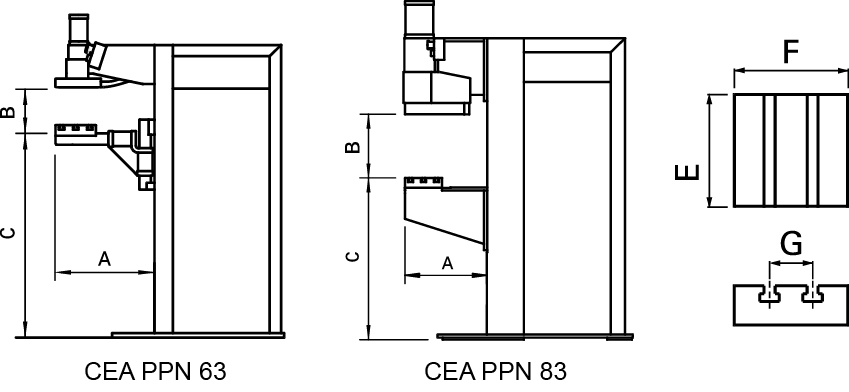

Funkční rozměry stroje
| PPN 63 | PPN 83 | ||||
 |
A | mm | 435 | 400 | |
| A (volitelně) | mm | 650 – 570 | 650 | ||
| B | mm | 180 – 510 | 145 – 300 | ||
| C | mm | 615 – 945 | 800 – 955 | ||
| E | mm | 150 | |||
| F | mm | 150 | |||
| G | mm | 63 | |||
| Počet T-drážek | 2 | ||||
Možné varianty CEA PPN |
||||
| Kód stroje | Svařovací výkon (kVA) |
Vyložení pracovních dosek (mm) |
Přítlačná síla (daN) pri 6 bar |
Svařovací ovládání |
| PPN 63 | 50 | 435 | 470 | WS 708 |
| PPN 83 | 80 | 400 | 736 | WS 708 |

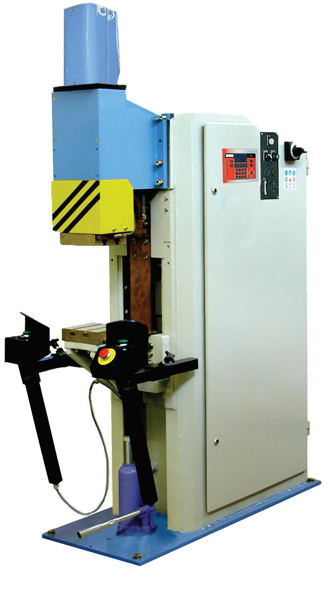

Svařovací lis SERRA Beta 214
- Pracovní deska s T-drážkami
- Výkon 100 až 170 kVA
- Dvouruční ovládání
- Zdvih válce 100 mm
- Vzdálenost mezi pracovními deskami 140 – 450 mm
- Pneumatický nebo servo pohon
Přehled vyráběných alternativ Serra Beta 214 |
|||||
| Kód stroje | Svařovací výkon (kVA) |
Vyložení pracovních dosek (mm) |
Přítlačná síla (daN) pri 6 bar |
Svařovací ovládání | Rozměry (š × v × h) |
| B2122 | 100 (50 Hz) | 250 | 750 | Serratron 1B | 500 × 1 893 × 1 230 |
| B2143 | 125 (50 Hz) | 250 | 1.400 | Serratron 1B | 500 × 2 125× 1 230 |
| B2124 | 100 (1.000 Hz) | 250 | 750 | Serratron MFC-3007 | 500 × 1 893 × 1 230 |
| B2146 | 170 (1.000 Hz) | 250 | 1.400 | Serratron MFC-3015 | 500 × 2 125× 1 230 |
Volitelné příslušenství:
|
|||||

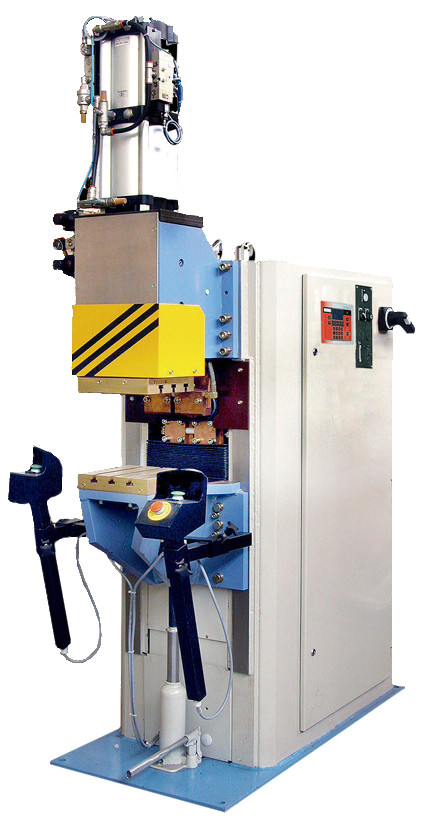

Svařovací lis SERRA Beta 323
- Pracovní deska s T-drážkami
- Dvouruční ovládání
- Výkon 170 až 340 kVA
- Zdvih válce 120 mm
- Vzdálenost mezi pracovními deskami 140 – 450 mm
- Pneumatický nebo servo pohon (presne nastaviteľný zdvih po 0,1 mm)
Přehled vyráběných alternativ Serra Beta 323 |
|||||
| Kód stroje | Svařovací výkon (kVA) |
Vyložení pracovních dosek (mm) |
Přítlačná síla (daN) pri 6 bar |
Svařovací ovládání | Rozměry (š × v × h) |
| B3121 | 200 (50 Hz) | 250 | 2.300 | Serratron 1B | 650 × 2 310 × 1 650 |
| B3124 | 170 (1.000 Hz) | 250 | 2.300 | Serratron MFC-3015 | 650 × 2 310 × 1 650 |
| B3126 | 340 (1.000 Hz) | 250 | 2.300 | Serratron MFC-3015 | 650 × 2 310 × 1 650 |
Voliteľné príslušenstvo:
|
|||||

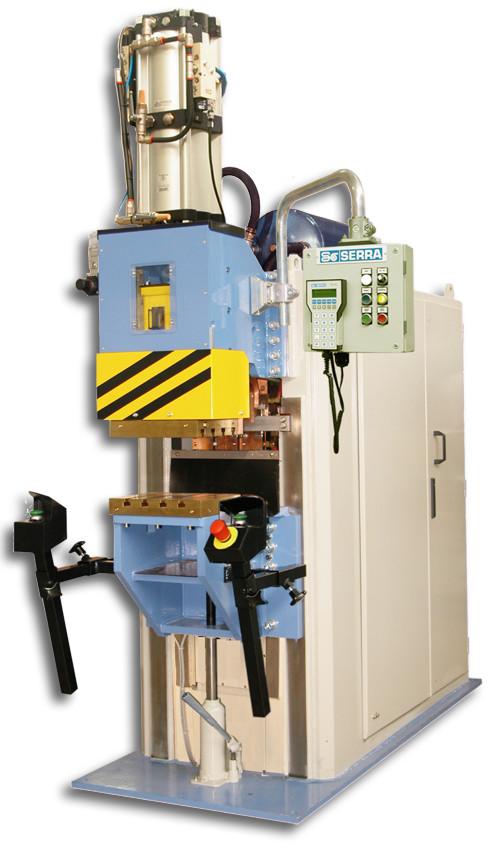

Svařovací lis SERRA Beta 450
- Pracovní deska 366 x 260 mm s T-drážkami
- Dvouruční ovládání
- Výkon 375 až 1.050 kVA
- Zdvih válca 120 mm
- Vzdálenost mezi pracovními deskami max. 140-500 mm
Přehled vyráběných alternativ Serra Beta 450 |
|||||
| Kód stroje | Svařovací výkon (kVA) |
Vyložení pracovních dosek (mm) |
Přítlačná síla (daN) pri 6 bar |
Svařovací ovládání | Rozměry (š × v × h) |
| B4111 | 375 (50 Hz) | 300 | 2.300 | Serratron 1B | 800 × 2 050 × 2 410 |
| B4122 | 500 (1.000 Hz) | 300 | 3.600 | Serratron 1B | 800 × 2 050 × 2 410 |
| B4113 | 340 (1.000 Hz) | 300 | 2.300 | Serratron MFC-3015 | 800 × 2 050 × 2 410 |
| B4125 | 510 (1.000 Hz) | 300 | 3.600 | Serratron MFC-3015 | 800 × 2 050 × 2 410 |
| B4129 | 1.020 (1.000 Hz) | 300 | 3.600 | Serratron MFC-3015 | 800 × 2 050 × 2 410 |
Volitelné příslušenství:
|
|||||
