Katalog v slovenštiněNabízíme komplexní sortiment náhradních dílů pro odporové svařování šroubů od držáků elektrod až po spotřební materiál, jako jsou keramické pouzdra a výměnné elektrody.
Kromě standardních rozměrů nabízíme i výrobu držáků elektrod, výměnných elektrod a keramických pouzder na základě Vašich představ. Dle Vašich požadavků připravíme výrobní výkres, který Vám zašleme ke schválení. Následně Vám můžeme zaslat cenovou nabídku na zakázkovou výrobu.

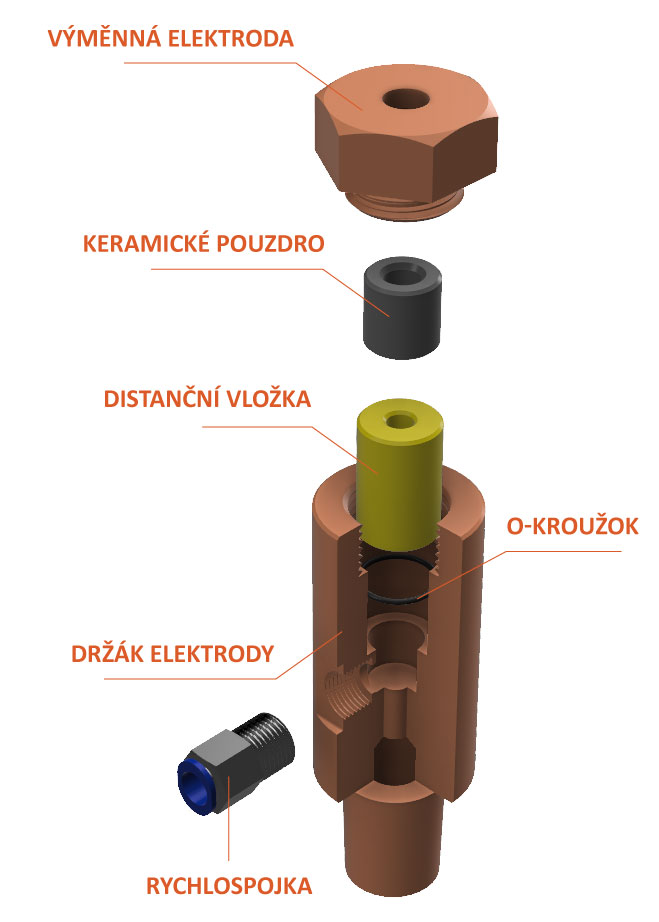

Sestavy pro navařování šroubů chlazené vzduchem
Sestavy pro navařování šroubů M4 – M6
Keramické pouzdra, výměnné elektrody a distanční vložky
pro navařování šroubů M4 – M6
 |
 |
 |
 |
|
| Velikost navařovaného šroubu | Keramické pouzdro |
Distanční vložka |
Výměnná elektroda SW24 | Výměnná elektroda |
| M4 | 8440-ZK-13000 | 1115-ZK-12000 | 1111-ZK-13000 | SE-13000 |
| M5 | 8440-ZK-13001 | 1115-ZK-12001 | 1111-ZK-13001 | SE-13001 |
| M6 | 8440-ZK-13002 | 1115-ZK-12002 | 1111-ZK-13002 | SE-13002 |
Držáky elektrod pro navařování šroubů M4 – M6
 |
 |
 |
 |
 |
|
| L | Ø24 | Ø28 | Kužel 1:10 | Kužel MK2 | Kužel MK3 |
| 40 | 1111-ZK-10512 | 1111-ZK-10515 | — | — | — |
| 50 | 1111-ZK-10513 | 1111-ZK-10516 | — | — | — |
| 60 | 1111-ZK-10514 | 1111-ZK-10517 | — | — | — |
| — | — | — | 1111-ZK-10582 | 1111-ZK-10542 | 1111-ZK-10543 |
 |
 |
 |
 |
| Závit M18×1.5 | S-typ | R-typ | T-typ |
| 1111-ZK-10562 | 1111-ZK-10682 | 1111-ZK-10616 | 1111-ZK-10642 |
Příslušenství k držákem elektrod
|
|
Sestavy pro navařování šroubů M8 – M12
Keramické pouzdra, výměnné elektródy a distanční vložky
pro navařování šroubů M8 – M12
 |
 |
 |
 |
|
| Velikost navařovaného šroubu | Keramické pouzdro |
Distanční vložka |
Výměnná elektroda SW30 | Výměnná elektroda |
| M8 | 8440-ZK-13003 | 1115-ZK-12003 | 1111-ZK-13003 | SE-13003 |
| M10 | 8440-ZK-13004 | 1115-ZK-12004 | 1111-ZK-13004 | SE-13004 |
| M12 | 8440-ZK-13005 | 1115-ZK-12005 | 1111-ZK-13005 | SE-13005 |

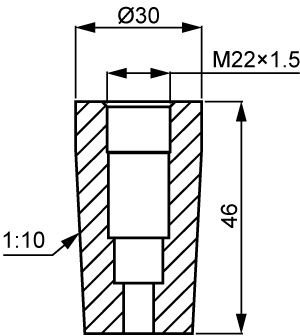

Držáky elektrod pro navařování šroubů M8 – M12
 |
 |
 |
 |
|
| L | Ø28 | Kužel 1:10 | Kužel MK2 | Kužel MK3 |
| 40 | 1111-ZK-10521 | — | — | — |
| 50 | 1111-ZK-10522 | — | — | — |
| 60 | 1111-ZK-10523 | — | — | — |
| — | — | 1111-ZK-10584 | 1111-ZK-10546 | 1111-ZK-10547 |
 |
 |
 |
| Závit M18×1.5 | S-typ | R-typ |
| 1111-ZK-10564 | 1111-ZK-10684 | 1111-ZK-10622 |
Příslušenství k držákem elektrod
|
|
Sestavy pro navařování šroubů chlazené vodou
Sestavy pro navařování šroubů M4 – M6
Keramické pouzdra, výměnné elektródy a distanční vložky
pro navařování šroubů M4 – M6
|
 |
 |
 |
|
| Velikost navařovaného šroubu | Keramické pouzdro |
Distanční vložka |
Výměnná elektroda SW30 | Výměnná elektroda |
| M4 | 8440-ZK-13000 | 1115-ZK-13000 | 1111-ZK-22000 | SE-22000 |
| M5 | 8440-ZK-13001 | 1115-ZK-13001 | 1111-ZK-22001 | SE-22001 |
| M6 | 8440-ZK-13002 | 1115-ZK-13002 | 1111-ZK-22002 | SE-22002 |
Držáky elektrod M4 – M6
 |
 |
 |
 |
 |
| Kužel MK2 | Kužel MK3 | Závit M18×1.5 | R-typ | C-typ |
| 1111-ZK-20542 | 1111-ZK-20543 | 1111-ZK-20562 | 1111-ZK-20642 | 1111-ZK-20662 |
Chladící kroužek
 |
|||
| Velikost šroubu | Označení | ØD | K |
| M4 až M6 | 1113-ZK-19766 | 46 | 40 |
| C-typ M4 až M6 | 1113-ZK-19766 | 46 | 40 |
Příslušenství k držákem elektrod
|
|
Sestavy pro navařování šroubů M8 – M12
Keramické pouzdra, výměnné elektródy a distanční vložky
pro navařování šroubů M8 – M12
|
 |
 |
 |
|
| Velikost navařovaného šroubu | Keramické pouzdro |
Distanční vložka |
Výměnná elektroda SW30 | Výměnná elektroda |
| M8 | 8440-ZK-13003 | 1115-ZK-13003 | 1111-ZK-22003 | SE-22003 |
| M10 | 8440-ZK-13004 | 1115-ZK-13004 | 1111-ZK-22004 | SE-22004 |
| M12 | 8440-ZK-13005 | 1115-ZK-13005 | 1111-ZK-22005 | SE-22005 |
Držáky elektrod M8 – M12
|
|
|
|
|
| Kužel MK2 | Kužel MK3 | Závit M18×1.5 | R-typ | C-typ |
| 1111-ZK-20542 | 1111-ZK-20543 | 1111-ZK-20562 | 1111-ZK-20642 | 1111-ZK-20662 |
Chladící kroužek
|
|||
| Velikost šroubu | Označení | ØD | K |
| M8 až M12 | 1113-ZK-19767 | 52 | 46 |
| C-typ M8 až M12 | 1113-ZK-19769 | 52 | 46 |
Příslušenství k držákem elektrod
|
|

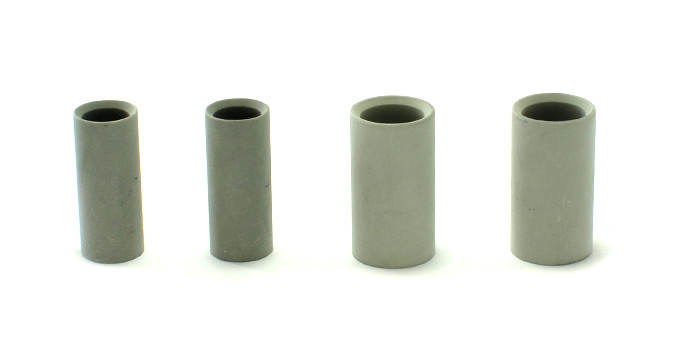

Sestavy pro navařování šroubů – keramické pouzdra CERB
Sestavy pro navařování šroubů – keramické pouzdra CERB

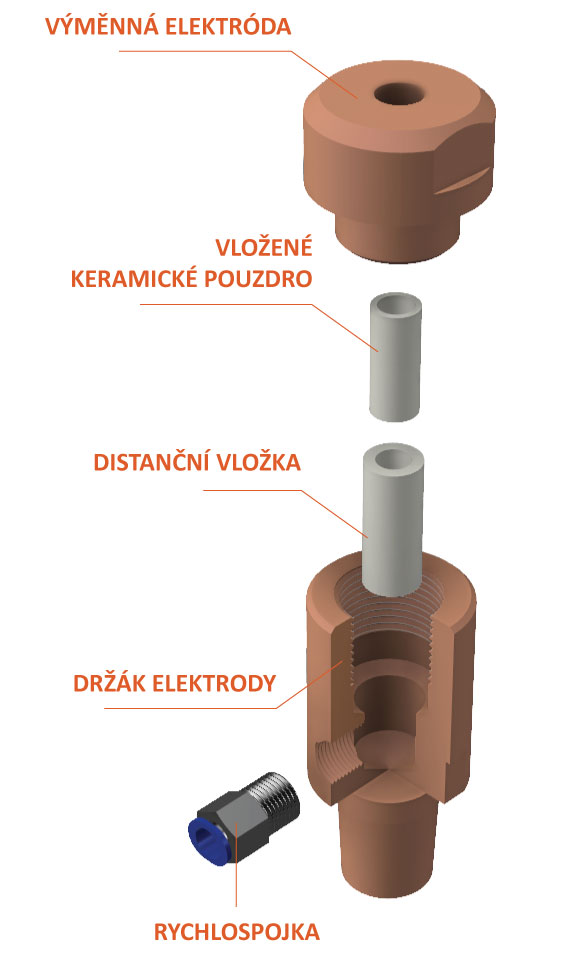

Sestavy s keramickým pouzdrem CERB
 |
 |
 |
||||
| Velikost šroubu | Pouzdro | ØA | ØB | C | Výměnná elektroda | |
| CuCrZr | Elkanite | |||||
| M4 | CERBM4 | 6.0 | 4.3 | 10.0 | SEBM4 | SEBM4:ELK |
| M5 | CERBM5 | 7.0 | 5.3 | 10.0 | SEBM5 | SEBM5:ELK |
| M6 | CERBM4 | 8.5 | 6.3 | 20.0 | SEBM6 | SEBM6:ELK |
| M8 | CERBM8 | 11.0 | 8.3 | 20.0 | SEBM8 | SEBM8:ELK |
| M10 | CERBM10 | 13.0 | 10.3 | 20.0 | SEBM10 | SEBM10:ELK |
| M12 | CERBM12 | 16.0 | 12.3 | 30.0 | SEBM12 | SEBM12:ELK |
Distanční vložky
| Velikost šroubu | Označení |
| M4 | PS-M4 |
| M5 | PS-M5 |
| M6 | PS-M6 |
| M8 | PS-M8 |
| M10 | PS-M10 |
| M12 | PS-M12 |
Držáky elektrod
 |
 |
|||||||
| Označení držáku s nepřímým chlazením | Označení držáku s přímým chlazením | M | ØD | ØT | L | G | F | ØB |
| B1 | B1WC | M20×1.5 | 30 | 19, 5° | 65 | G1/8″ | G1/8″ | 44 |
| B1-20110 | B1-20110WC | M20×1.5 | 30 | 20, 1:10 | 65 | G1/8″ | G1/8″ | 44 |
| B1-18110 | B1-18110WC | M20×1.5 | 30 | 18, 1:10 | 65 | G1/8″ | G1/8″ | 44 |
| B1-16110 | B1-16110WC | M20×1.5 | 30 | 16, 1:10 | 65 | G1/8″ | G1/8″ | 44 |
|
||||||||
