Sestavy pro navařování matic – keramické kolíky

Sestava pro navařování matic s keramickým kolíkem

Nabízíme komplexní sortiment náhradních dílů pro odporové svařování matic od držáků elektrod až po spotřební materiál, jako jsou keramické kolíky a výměnné elektrody.

Kromě standardních rozměrů nabízíme i výrobu držáků elektrod, výměnných elektrod a keramických polohovacích kolíků na základě Vašich představ. Dle Vašich požadavků připravíme výrobní výkres, který Vám zašleme ke schválení. Následně Vám můžeme zaslat cenovou nabídku na zakázkovou výrobu.

Výhodou sestav s keramickým kolíkem jsou vynikající elektroizolační vlastnosti, termoodolnost a flexibilita. Jejich nevýhodou je vysoká cena. Pro levnější řešení doporučujeme sestavy s pokeramizovaným kolíkem.

Matice


Sestavy pro navařování matic chlazené vzduchem

Sestavy pro navařování matic M4

Keramické kolíky Cerazur a výměnné elektrody

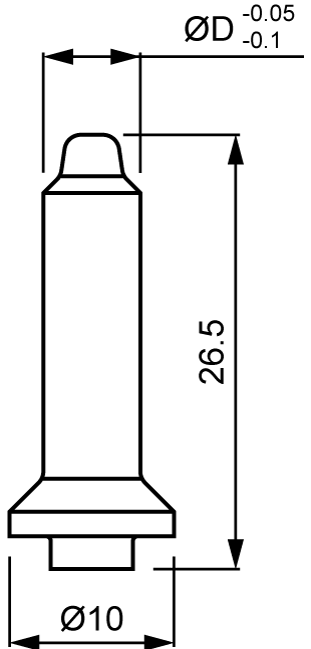

Matice M4 – krátký kolík Cerazur Matice M4 – dlouhý kolík Cerazur Matice M4 – kolík Cerazur s límcem Matice M4 – výměnná elektroda Matice M4 – výměnná elektroda kruhová
Otvor v plechu
ø mm
Krátký typ
(ruční podávání)
Dlouhý typ
(strojové podávání)

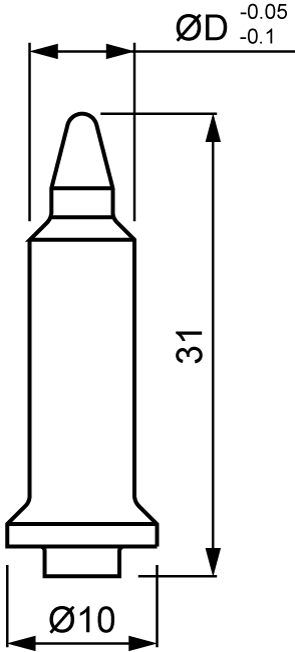

Typ s límcem

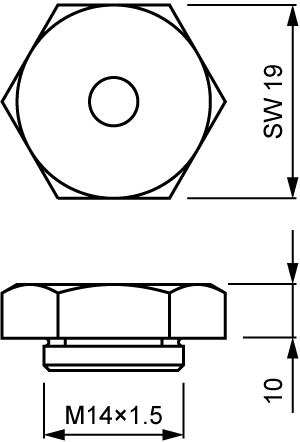

Výměnná elektroda Výměnná elektroda kruhová
4.5 8228-ZK-11000 8228-ZK-10000 8228-ZK-10300 1111-ZK-10000 NE-10000
4.6 8228-ZK-11001 8228-ZK-10001 8228-ZK-10301 1111-ZK-10001 NE-10001
4.7 8228-ZK-11002 8228-ZK-10002 8228-ZK-10302 1111-ZK-10002 NE-10002
4.8 8228-ZK-11003 8228-ZK-10003 8228-ZK-10303 1111-ZK-10003 NE-10003
4.9 8228-ZK-11004 8228-ZK-10004 8228-ZK-10304 1111-ZK-10004 NE-10004
5.0 8228-ZK-11005 8228-ZK-10005 8228-ZK-10305 1111-ZK-10005 NE-10005
5.1 8228-ZK-11006 8228-ZK-10006 8228-ZK-10306 1111-ZK-10006 NE-10006
5.2 8228-ZK-11007 8228-ZK-10007 8228-ZK-10307 1111-ZK-10007 NE-10007
5.3 8228-ZK-11008 8228-ZK-10008 8228-ZK-10308 1111-ZK-10008 NE-10008
5.4 8228-ZK-11009 8228-ZK-10009 8228-ZK-10309 1111-ZK-10009 NE-10009
5.5 8228-ZK-11010 8228-ZK-10010 8228-ZK-10310 1111-ZK-10010 NE-10010
5.6 8228-ZK-11011 8228-ZK-10011 8228-ZK-10311 1111-ZK-10011 NE-10011
5.7 8228-ZK-11012 8228-ZK-10012 8228-ZK-10312 1111-ZK-10012 NE-10012
5.8 8228-ZK-11013 8228-ZK-10013 8228-ZK-10313 1111-ZK-10013 NE-10013
5.9 8228-ZK-11014 8228-ZK-10014 8228-ZK-10314 1111-ZK-10014 NE-10014
6.0 8228-ZK-11015 8228-ZK-10015 8228-ZK-10315 1111-ZK-10015 NE-10015

Technický popis materiálu Cerazur
V případě, že navařujete matice velkých rozměrů s velkým svařovacím proudem a standardní modré Cerazur keramické kolíky Vám nestačí, řešením je použití materiálu Volcera. Volcera materiál dokáže snášet velké tepelné šoky. Všechny standardní kolíky jsou dostupné i v provedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar nebo rozměry našich standardních keramických kolíků nebo elektrod? Pošlete nám Vaši představu, skici nebo výkres a my Vám rádi uděláme cenovou nabídku na zakázkovou výrobu.

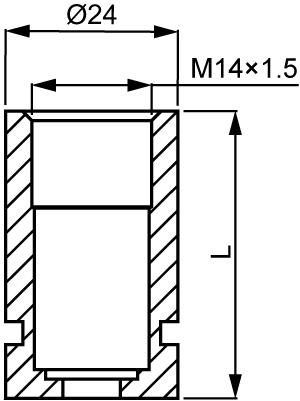

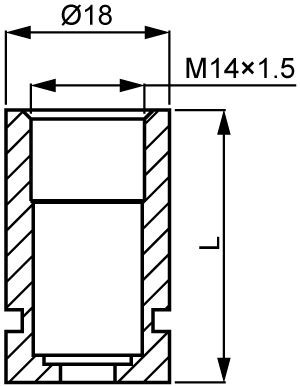

Držáky elektrod

L Ø18 Ø24
30 1111-ZK-10500 1111-ZK-10506
40 1111-ZK-10501 1111-ZK-10507
50 1111-ZK-10502 1111-ZK-10508
Kužel 1:10 Kužel MK2 Závit M18×1.5
1111-ZK-10580 1111-ZK-10540 1111-ZK-10560

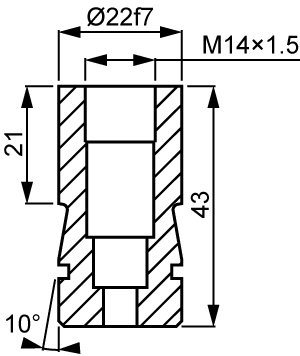

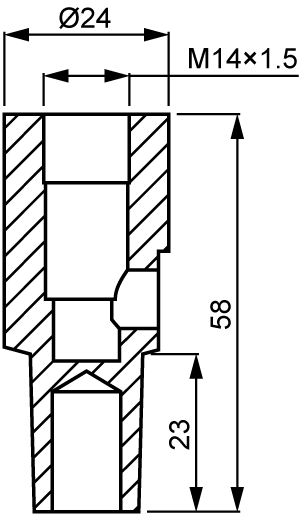

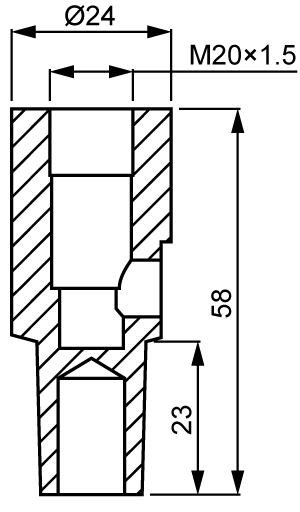

S-typ R-typ T-typ
1111-ZK-10680 1111-ZK-10608 1111-ZK-10640

Příslušenství k držákem elektrod

Pružina
Délka držáku Označení
do 30 mm 1112-ZK-12205
od 40 mm 1112-ZK-12204
O-kroužek
Typ držáku Označení
Ø18 1123-ZK-16434
Ø24 1123-ZK-16435
S-typ 1123-ZK-58440
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1112-ZK-12353


Sestavy pro navařování matic M5

Keramické kolíky Cerazur a výměnné elektrody

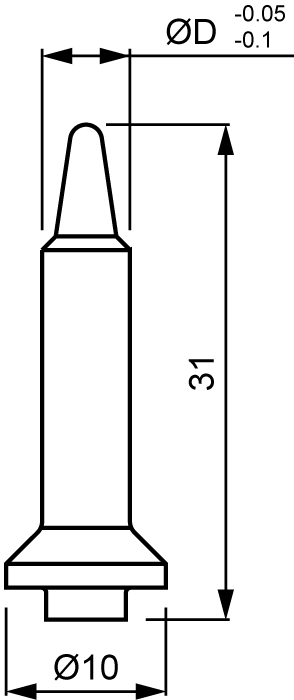

Matica M5 – krátký kolík Cerazur Matica M5 – dlouhý kolík Cerazur Matica M5 – kolík Cerazur s límcem Matica M5 – výměnná elektroda SW19 Matica M5 – výměnná elektroda SW24 Matica M5 – výměnná elektroda kruhová
Otvor v plechu
ø mm
Krátký typ
(ruční podávání)
Dlouhý typ
(strojové podávání)
Typ s límcem
Výměnná elektroda SW19 Výměnná elektroda SW24 Výměnná elektroda kruhová
5.5 8228-ZK-11016 8228-ZK-10016 8228-ZK-10316 1111-ZK-10010 1111-ZK-10057 NE-10010
5.6 8228-ZK-11017 8228-ZK-10017 8228-ZK-10317 1111-ZK-10011 1111-ZK-10058 NE-10011
5.7 8228-ZK-11018 8228-ZK-10018 8228-ZK-10318 1111-ZK-10012 1111-ZK-10059 NE-10012
5.8 8228-ZK-11019 8228-ZK-10019 8228-ZK-10319 1111-ZK-10013 1111-ZK-10060 NE-10013
5.9 8228-ZK-11020 8228-ZK-10020 8228-ZK-10320 1111-ZK-10014 1111-ZK-10061 NE-10014
6.0 8228-ZK-11021 8228-ZK-10021 8228-ZK-10321 1111-ZK-10015 1111-ZK-10062 NE-10015
6.1 8228-ZK-11022 8228-ZK-10022 8228-ZK-10322 1111-ZK-10016 1111-ZK-10063 NE-10016
6.2 8228-ZK-11023 8228-ZK-10023 8228-ZK-10323 1111-ZK-10017 1111-ZK-10064 NE-10017
6.3 8228-ZK-11024 8228-ZK-10024 8228-ZK-10324 1111-ZK-10018 1111-ZK-10065 NE-10018
6.4 8228-ZK-11025 8228-ZK-10025 8228-ZK-10325 1111-ZK-10019 1111-ZK-10066 NE-10019
6.5 8228-ZK-11026 8228-ZK-10026 8228-ZK-10326 1111-ZK-10020 1111-ZK-10067 NE-10020
6.6 8228-ZK-11027 8228-ZK-10027 8228-ZK-10327 1111-ZK-10021 1111-ZK-10068 NE-10021
6.7 8228-ZK-11028 8228-ZK-10028 8228-ZK-10328 1111-ZK-10022 1111-ZK-10069 NE-10022
6.8 8228-ZK-11029 8228-ZK-10029 8228-ZK-10329 1111-ZK-10023 1111-ZK-10070 NE-10023
6.9 8228-ZK-11030 8228-ZK-10030 8228-ZK-10330 1111-ZK-10024 1111-ZK-10071 NE-10024
7.0 8228-ZK-11031 8228-ZK-10031 8228-ZK-10331 1111-ZK-10025 1111-ZK-10072 NE-10025

Technický popis materiálu Cerazur
V případě, že navařujete matice velkých rozměrů s velkým svařovacím proudem a standardní modré Cerazur keramické kolíky Vám nestačí, řešením je použití materiálu Volcera. Volcera materiál dokáže snášet velké tepelné šoky. Všechny standardní kolíky jsou dostupné i v provedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar nebo rozměry našich standardních keramických kolíků nebo elektrod? Pošlete nám Vaši představu, skici nebo výkres a my Vám rádi uděláme cenovou nabídku na zakázkovou výrobu.

Držáky elektrod

L Ø18 Ø24
30 1111-ZK-10500 1111-ZK-10506
40 1111-ZK-10501 1111-ZK-10507
50 1111-ZK-10502 1111-ZK-10508
Kužel 1:10 Kužel MK2 Závit M18×1.5
1111-ZK-10580 1111-ZK-10540 1111-ZK-10560

S-typ R-typ T-typ
1111-ZK-10680 1111-ZK-10608 1111-ZK-10640

Příslušenství k držákem elektrod

Pružina
Délka držáku Označení
do 30 mm 1112-ZK-12205
od 40 mm 1112-ZK-12204
O-kroužek
Typ držáku Označení
Ø18 1123-ZK-16434
Ø24 1123-ZK-16435
S-typ 1123-ZK-58440
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1112-ZK-12353


Sestavy pro navařování matic M6

Keramické kolíky Cerazur a výměnné elektrody

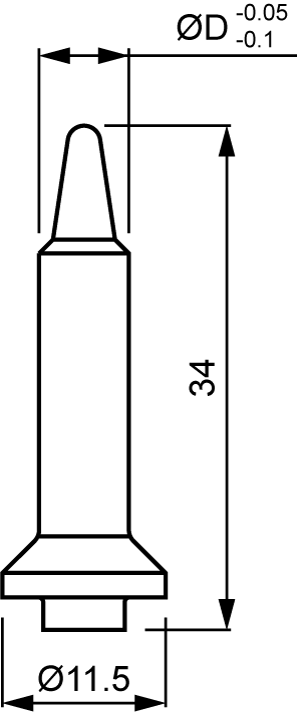

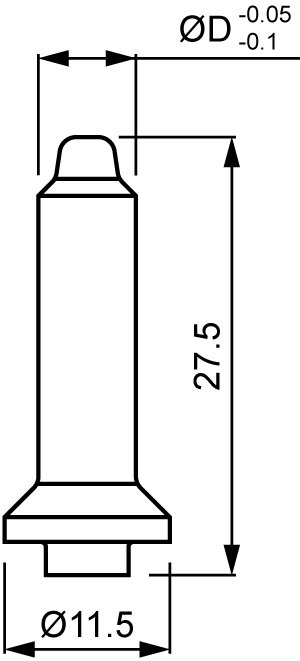

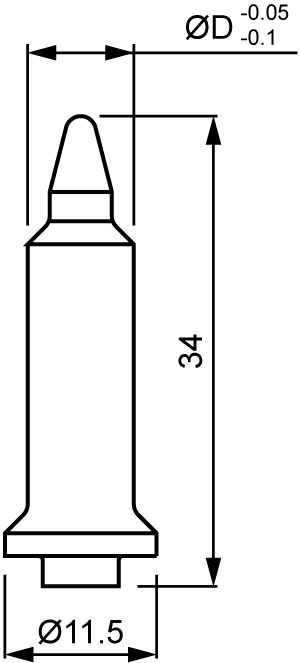

Matica M6 – krátký kolík Cerazur Matica M6 – dlouhý kolík Cerazur Matica M6 – kolík Cerazur s límcem Matica M6 – výměnná elektroda SW19 Matica M6 – výměnná elektroda SW24 Matica M6 – výměnná elektroda kruhová
Otvor v plechu
ø mm
Krátký typ
(ruční podávání)
Dlouhý typ
(strojové podávání)
Typ s límcem
Výměnná elektroda SW19 Výměnná elektroda SW24 Výměnná elektroda kruhová
6.5 8228-ZK-11032 8228-ZK-10032 8228-ZK-10332 1111-ZK-10031 1111-ZK-10078 NE-10031
6.6 8228-ZK-11033 8228-ZK-10033 8228-ZK-10333 1111-ZK-10032 1111-ZK-10079 NE-10032
6.7 8228-ZK-11034 8228-ZK-10034 8228-ZK-10334 1111-ZK-10033 1111-ZK-10080 NE-10033
6.8 8228-ZK-11035 8228-ZK-10035 8228-ZK-10335 1111-ZK-10034 1111-ZK-10081 NE-10034
6.9 8228-ZK-11036 8228-ZK-10036 8228-ZK-10336 1111-ZK-10035 1111-ZK-10082 NE-10035
7.0 8228-ZK-11037 8228-ZK-10037 8228-ZK-10337 1111-ZK-10036 1111-ZK-10083 NE-10036
7.1 8228-ZK-11038 8228-ZK-10038 8228-ZK-10338 1111-ZK-10037 1111-ZK-10084 NE-10037
7.2 8228-ZK-11039 8228-ZK-10039 8228-ZK-10339 1111-ZK-10038 1111-ZK-10085 NE-10038
7.3 8228-ZK-11040 8228-ZK-10040 8228-ZK-10340 1111-ZK-10039 1111-ZK-10086 NE-10039
7.4 8228-ZK-11041 8228-ZK-10041 8228-ZK-10341 1111-ZK-10040 1111-ZK-10087 NE-10040
7.5 8228-ZK-11042 8228-ZK-10042 8228-ZK-10342 1111-ZK-10041 1111-ZK-10088 NE-10041
7.6 8228-ZK-11043 8228-ZK-10043 8228-ZK-10343 1111-ZK-10042 1111-ZK-10089 NE-10042
7.7 8228-ZK-11044 8228-ZK-10044 8228-ZK-10344 1111-ZK-10043 1111-ZK-10090 NE-10043
7.8 8228-ZK-11045 8228-ZK-10045 8228-ZK-10345 1111-ZK-10044 1111-ZK-10091 NE-10044
7.9 8228-ZK-11046 8228-ZK-10046 8228-ZK-10346 1111-ZK-10045 1111-ZK-10092 NE-10045
8.0 8228-ZK-11047 8228-ZK-10047 8228-ZK-10347 1111-ZK-10046 1111-ZK-10093 NE-10046
8.1 8228-ZK-11048 8228-ZK-10048 8228-ZK-10348 1111-ZK-10047 1111-ZK-10094 NE-10047
8.2 8228-ZK-11049 8228-ZK-10049 8228-ZK-10349 1111-ZK-10048 1111-ZK-10095 NE-10048
8.3 8228-ZK-11050 8228-ZK-10050 8228-ZK-10350 1111-ZK-10049 1111-ZK-10096 NE-10049
8.4 8228-ZK-11051 8228-ZK-10051 8228-ZK-10351 1111-ZK-10050 1111-ZK-10097 NE-10050
8.5 8228-ZK-11052 8228-ZK-10052 8228-ZK-10352 1111-ZK-10051 1111-ZK-10098 NE-10051

Technický popis materiálu Cerazur
V případě, že navařujete matice velkých rozměrů s velkým svařovacím proudem a standardní modré Cerazur keramické kolíky Vám nestačí, řešením je použití materiálu Volcera. Volcera materiál dokáže snášet velké tepelné šoky. Všechny standardní kolíky jsou dostupné i v provedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar nebo rozměry našich standardních keramických kolíků nebo elektrod? Pošlete nám Vaši představu, skici nebo výkres a my Vám rádi uděláme cenovou nabídku na zakázkovou výrobu.

Držáky elektrod

L Ø18 Ø24
30 1111-ZK-10503 1111-ZK-10509
40 1111-ZK-10504 1111-ZK-10510
50 1111-ZK-10505 1111-ZK-10511
Kužel 1:10 Kužel MK2 Závit M18×1.5
1111-ZK-10581 1111-ZK-10541 1111-ZK-10561

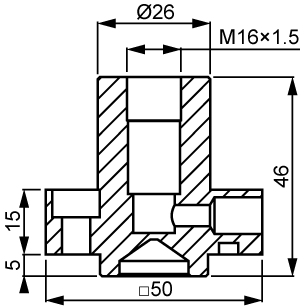

S-typ R-typ T-typ
1111-ZK-10681 1111-ZK-10611 1111-ZK-10641

Příslušenství k držákem elektrod

Pružina
Délka držáku Označení
do 30 mm 1112-ZK-12205
od 40 mm 1112-ZK-12206
O-kroužek
Typ držáku Označení
Ø18 1123-ZK-16434
Ø24 1123-ZK-16435
S-typ 1123-ZK-58440
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1112-ZK-12353


Sestavy pro navařování matic M8

Keramické kolíky Cerazur a výměnné elektrody

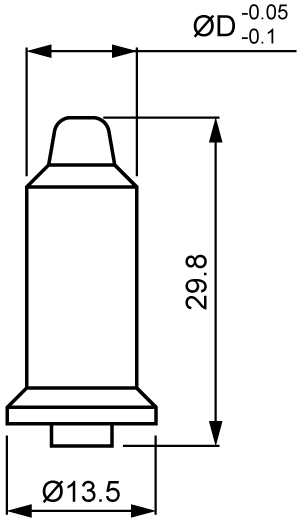

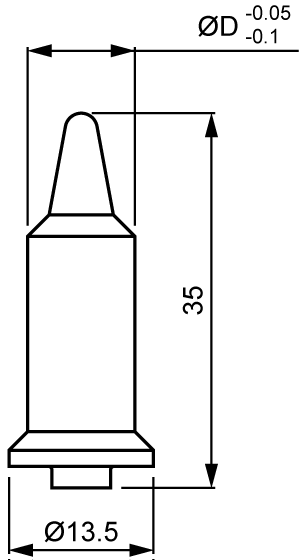

Matica M6 – krátký kolík Cerazur Matica M8 – dlouhý kolík Cerazur Matica M8 – kolík Cerazur s límcem Matica M8 – výměnná elektroda SW24 Matica M8 – výměnná elektroda SW30 Matica M8 – výměnná elektroda kruhová
Otvor v plechu
ø mm
Krátký typ
(ruční podávání)
Dlouhý typ
(strojové podávání)
Typ s límcem
Výměnná elektroda SW24 Výměnná elektroda SW30 Výměnná elektroda kruhová
8.5 8228-ZK-11053 8228-ZK-10053 8228-ZK-10353 1111-ZK-10104 1111-ZK-10135 NE-10104
8.6 8228-ZK-11054 8228-ZK-10054 8228-ZK-10354 1111-ZK-10105 111-ZK-10136 NE-10105
8.7 8228-ZK-11055 8228-ZK-10055 8228-ZK-10355 1111-ZK-10106 1111-ZK-10137 NE-10106
8.8 8228-ZK-11056 8228-ZK-10056 8228-ZK-10356 1111-ZK-10107 1111-ZK-10138 NE-10107
8.9 8228-ZK-11057 8228-ZK-10057 8228-ZK-10357 1111-ZK-10108 1111-ZK-10139 NE-10108
9.0 8228-ZK-11058 8228-ZK-10058 8228-ZK-10358 1111-ZK-10109 1111-ZK-10140 NE-10109
9.1 8228-ZK-11059 8228-ZK-10059 8228-ZK-10359 1111-ZK-10110 1111-ZK-10141 NE-10110
9.2 8228-ZK-11060 8228-ZK-10060 8228-ZK-10360 1111-ZK-10111 1111-ZK-10142 NE-10111
9.3 8228-ZK-11061 8228-ZK-10061 8228-ZK-10361 1111-ZK-10112 1111-ZK-10143 NE-10112
9.4 8228-ZK-11062 8228-ZK-10062 8228-ZK-10362 1111-ZK-10113 1111-ZK-10144 NE-10113
9.5 8228-ZK-11063 8228-ZK-10063 8228-ZK-10363 1111-ZK-10114 1111-ZK-10145 NE-10114
9.6 8228-ZK-11064 8228-ZK-10064 8228-ZK-10364 1111-ZK-10115 1111-ZK-10146 NE-10115
9.7 8228-ZK-11065 8228-ZK-10065 8228-ZK-10365 1111-ZK-10116 1111-ZK-10147 NE-10116
9.8 8228-ZK-11066 8228-ZK-10066 8228-ZK-10366 1111-ZK-10117 1111-ZK-10148 NE-10117
9.9 8228-ZK-11067 8228-ZK-10067 8228-ZK-10367 1111-ZK-10118 1111-ZK-10149 NE-10118
10.0 8228-ZK-11068 8228-ZK-10068 8228-ZK-10368 1111-ZK-10119 1111-ZK-10150 NE-10119
10.1 8228-ZK-11069 8228-ZK-10069 8228-ZK-10369 1111-ZK-10120 1111-ZK-10151 NE-10120
10.2 8228-ZK-11070 8228-ZK-10070 8228-ZK-10370 1111-ZK-10121 1111-ZK-10152 NE-10121
10.3 8228-ZK-11071 8228-ZK-10071 8228-ZK-10371 1111-ZK-10122 1111-ZK-10153 NE-10122
10.4 8228-ZK-11072 8228-ZK-10072 8228-ZK-10372 1111-ZK-10123 1111-ZK-10154 NE-10123
10.5 8228-ZK-11073 8228-ZK-10073 8228-ZK-10373 1111-ZK-10124 1111-ZK-10155 NE-10124
10.6 8228-ZK-11074 8228-ZK-10074 8228-ZK-10374 1111-ZK-10125 1111-ZK-10156 NE-10125
10.7 8228-ZK-11075 8228-ZK-10075 8228-ZK-10375 1111-ZK-10126 1111-ZK-10157 NE-10126
10.8 8228-ZK-11076 8228-ZK-10076 8228-ZK-10376 1111-ZK-10127 1111-ZK-10158 NE-10127
10.9 8228-ZK-11077 8228-ZK-10077 8228-ZK-10377 1111-ZK-10128 1111-ZK-10159 NE-10128
11.0 8228-ZK-11078 8228-ZK-10078 8228-ZK-10378 1111-ZK-10129 1111-ZK-10160 NE-10129

Technický popis materiálu Cerazur
V případě, že navařujete matice velkých rozměrů s velkým svařovacím proudem a standardní modré Cerazur keramické kolíky Vám nestačí, řešením je použití materiálu Volcera. Volcera materiál dokáže snášet velké tepelné šoky. Všechny standardní kolíky jsou dostupné i v provedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar nebo rozměry našich standardních keramických kolíků nebo elektrod? Pošlete nám Vaši představu, skici nebo výkres a my Vám rádi uděláme cenovou nabídku na zakázkovou výrobu.

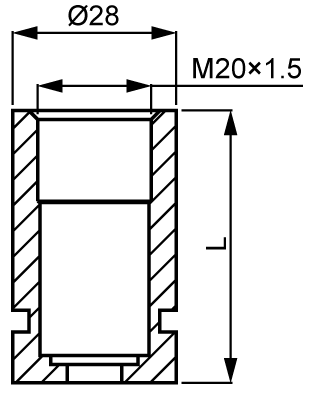

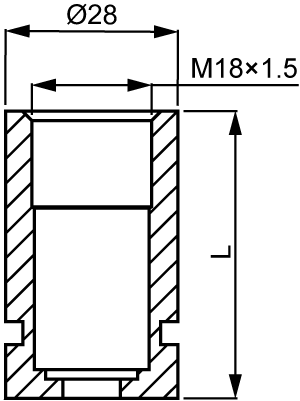

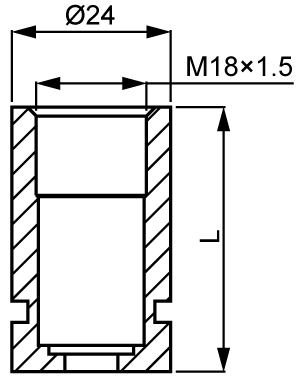

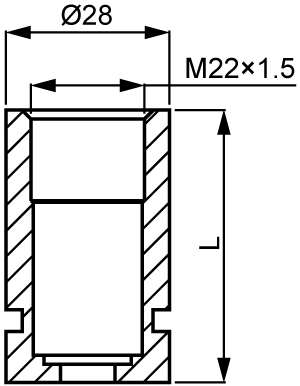

Držáky elektrod

L Ø18 Ø24
30 1111-ZK-10512 1111-ZK-10515
40 1111-ZK-10513 1111-ZK-10516
50 1111-ZK-10514 1111-ZK-10517

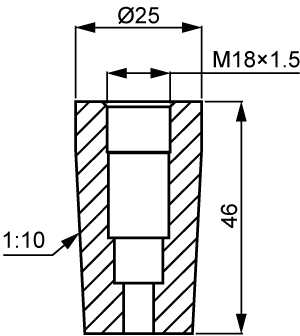

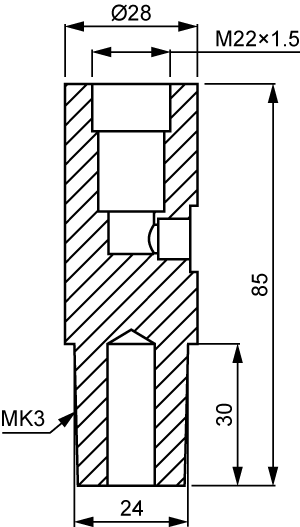

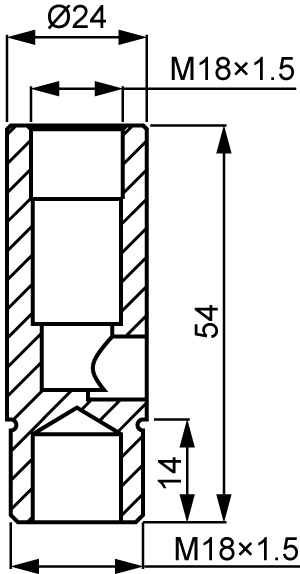

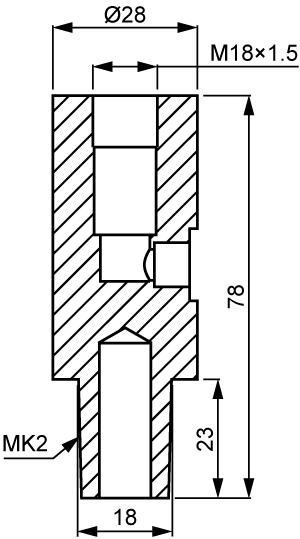

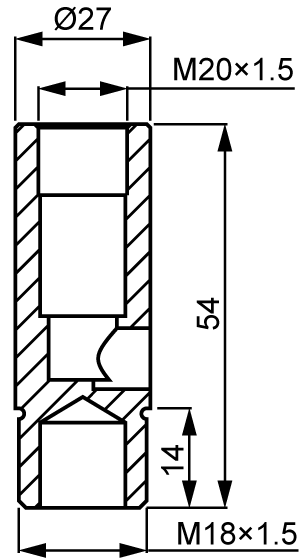

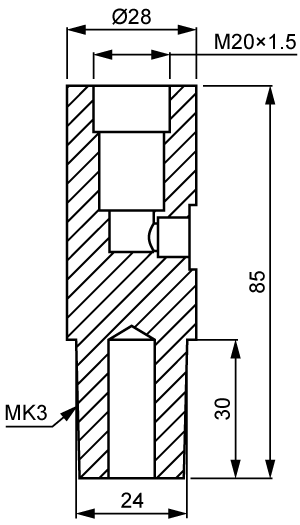

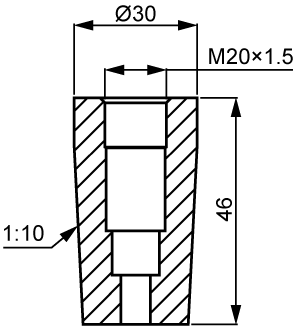

Kužel 1:10 Kužel MK2 Kužel MK3 Závit M18×1.5
1111-ZK-10582 1111-ZK-10542 1111-ZK-10543 1111-ZK-10562

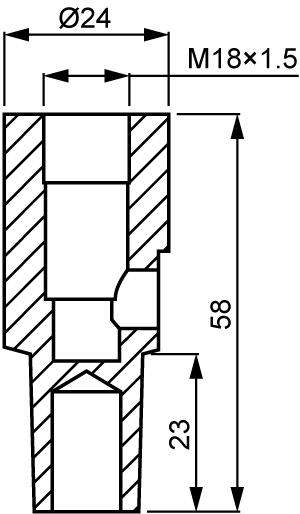

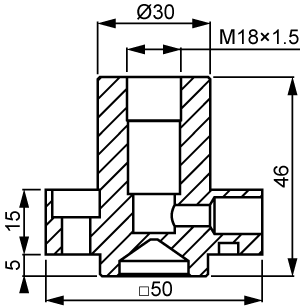

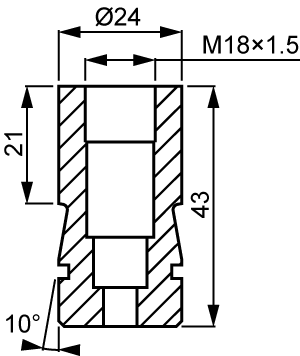

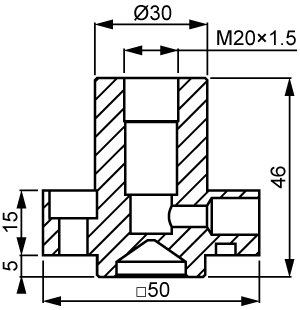

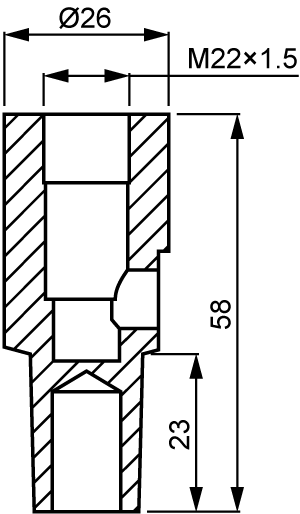

S-typ R-typ T-typ
1111-ZK-10682 1111-ZK-10616 1111-ZK-10642

Příslušenství k držákem elektrod

Pružina
Délka držáku Označení
od 40 mm 1112-ZK-12206
O-kroužek
Typ držáku Označení
Ø24 1123-ZK-16435
Ø28 1123-ZK-16436
S-typ 1123-ZK-58435
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1112-ZK-12353


Sestavy pro navařování matic M10

Keramické kolíky Cerazur a výměnné elektrody

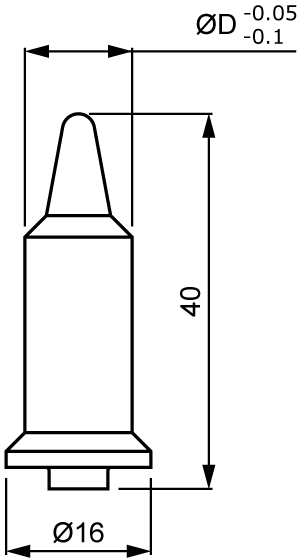

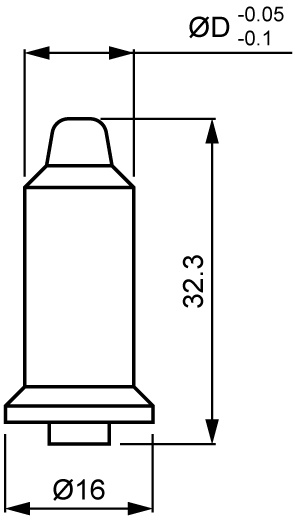

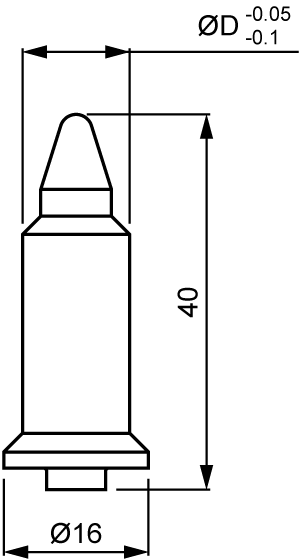

Matica M10 – krátký kolík Cerazur Matica M10 – dlouhý kolík Cerazur Matica M10 – kolík Cerazur límcem Matica M10 – výměnná elektroda SW30 Matica M10 – výměnná elektroda kruhová
Otvor v plechu
ø mm
Krátký typ
(ruční podávání)
Dlouhý typ
(strojové podávání)
Typ s límcem
Výměnná elektroda SW30 Výměnná elektroda kruhová
11.0 8228-ZK-11079 8228-ZK-10079 8228-ZK-10379 1111-ZK-10166 NE-10166
11.1 8228-ZK-11080 8228-ZK-10080 8228-ZK-10380 1111-ZK-10167 NE-10167
11.2 8228-ZK-11081 8228-ZK-10081 8228-ZK-10381 1111-ZK-10168 NE-10168
11.3 8228-ZK-11082 8228-ZK-10082 8228-ZK-10382 1111-ZK-10169 NE-10169
11.4 8228-ZK-11083 8228-ZK-10083 8228-ZK-10383 1111-ZK-10170 NE-10170
11.5 8228-ZK-11084 8228-ZK-10084 8228-ZK-10384 1111-ZK-10171 NE-10171
11.6 8228-ZK-11085 8228-ZK-10085 8228-ZK-10385 1111-ZK-10172 NE-10172
11.7 8228-ZK-11086 8228-ZK-10086 8228-ZK-10386 1111-ZK-10173 NE-10173
11.8 8228-ZK-11087 8228-ZK-10087 8228-ZK-10387 1111-ZK-10174 NE-10174
11.9 8228-ZK-11088 8228-ZK-10088 8228-ZK-10388 1111-ZK-10175 NE-10175
12.0 8228-ZK-11089 8228-ZK-10089 8228-ZK-10389 1111-ZK-10176 NE-10176
12.1 8228-ZK-11090 8228-ZK-10090 8228-ZK-10390 1111-ZK-10177 NE-10177
12.2 8228-ZK-11091 8228-ZK-10091 8228-ZK-10391 1111-ZK-10178 NE-10178
12.3 8228-ZK-11092 8228-ZK-10092 8228-ZK-10392 1111-ZK-10179 NE-10179
12.4 8228-ZK-11093 8228-ZK-10093 8228-ZK-10393 1111-ZK-10180 NE-10180
12.5 8228-ZK-11094 8228-ZK-10094 8228-ZK-10394 1111-ZK-10181 NE-10181
12.6 8228-ZK-11095 8228-ZK-10095 8228-ZK-10395 1111-ZK-10182 NE-10182
12.7 8228-ZK-11096 8228-ZK-10096 8228-ZK-10396 1111-ZK-10183 NE-10183
12.8 8228-ZK-11097 8228-ZK-10097 8228-ZK-10397 1111-ZK-10184 NE-10184
12.9 8228-ZK-11098 8228-ZK-10098 8228-ZK-10398 1111-ZK-10185 NE-10185
13.0 8228-ZK-11099 8228-ZK-10099 8228-ZK-10399 1111-ZK-10186 NE-10186

Technický popis materiálu Cerazur
V případě, že navařujete matice velkých rozměrů s velkým svařovacím proudem a standardní modré Cerazur keramické kolíky Vám nestačí, řešením je použití materiálu Volcera. Volcera materiál dokáže snášet velké tepelné šoky. Všechny standardní kolíky jsou dostupné i v provedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar nebo rozměry našich standardních keramických kolíků nebo elektrod? Pošlete nám Vaši představu, skici nebo výkres a my Vám rádi uděláme cenovou nabídku na zakázkovou výrobu.

Držáky elektrod

L Ø28 Kužel 1:10
40 1111-ZK-10518
50 1111-ZK-10519
60 1111-ZK-10520
1111-ZK-10583
Kužel MK2 Kužel MK3 Závit M18×1.5
1111-ZK-10544 1111-ZK-10545 1111-ZK-10563

S-typ R-typ T-typ
1111-ZK-10683 1111-ZK-10619 1111-ZK-10643

Příslušenství k držákem elektrod

Pružina
Délka držáku Označení
od 40 mm 1112-ZK-12207
O-kroužek
Typ držáku Označení
Ø28 1123-ZK-16436
S-typ 1123-ZK-16436
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1112-ZK-12353


Sestavy pro navařování matic M12

Keramické kolíky Cerazur a výměnné elektrody


Matica M12 – krátký kolík Cerazur Matica M12 – dlouhý kolík Cerazur Matica M12 – kolík Cerazur s límcem Matica M12 – výměnná elektroda SW24 Matica M12 – výměnná elektroda kruhová
Otvor v plechu
ø mm

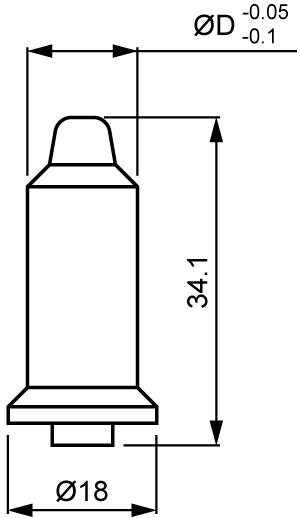

Krátký typ
(ruční podávání)

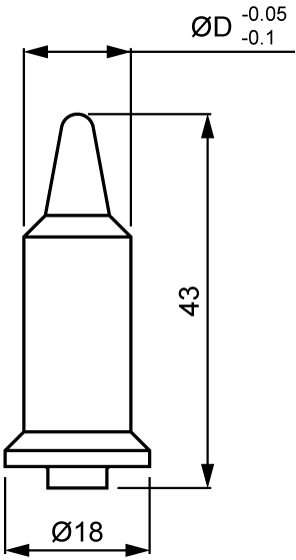

Dlouhý typ
(strojové podávání)

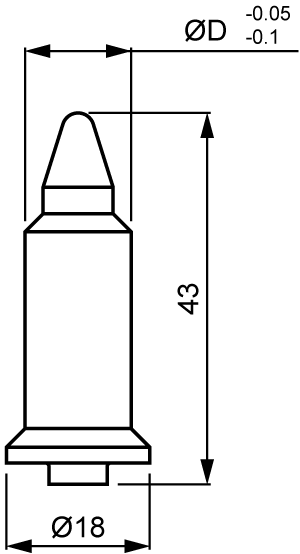

Typ s límcem
Výměnná elektroda SW30 Výměnná elektroda kruhová
13.0 8228-ZK-11100 8228-ZK-10100 8228-ZK-10400 1111-ZK-10192 NE-10192
13.1 8228-ZK-11101 8228-ZK-10101 8228-ZK-10401 1111-ZK-10193 NE-10193
13.2 8228-ZK-11102 8228-ZK-10102 8228-ZK-10402 1111-ZK-10194 NE-10194
13.3 8228-ZK-11103 8228-ZK-10103 8228-ZK-10403 1111-ZK-10195 NE-10195
13.4 8228-ZK-11104 8228-ZK-10104 8228-ZK-10404 1111-ZK-10196 NE-10196
13.5 8228-ZK-11105 8228-ZK-10105 8228-ZK-10405 1111-ZK-10197 NE-10197
13.6 8228-ZK-11106 8228-ZK-10106 8228-ZK-10406 1111-ZK-10198 NE-10198
13.7 8228-ZK-11107 8228-ZK-10107 8228-ZK-10407 1111-ZK-10199 NE-10199
13.8 8228-ZK-11108 8228-ZK-10108 8228-ZK-10408 1111-ZK-10200 NE-10200
13.9 8228-ZK-11109 8228-ZK-10109 8228-ZK-10409 1111-ZK-10201 NE-10201
14.0 8228-ZK-11110 8228-ZK-10110 8228-ZK-10410 1111-ZK-10202 NE-10202
14.1 8228-ZK-1111 8228-ZK-10111 8228-ZK-10411 1111-ZK-10203 NE-10203
14.2 8228-ZK-1112 8228-ZK-10112 8228-ZK-10412 1111-ZK-10204 NE-10204
14.3 8228-ZK-11113 8228-ZK-10113 8228-ZK-10413 1111-ZK-10205 NE-10205
14.4 8228-ZK-11114 8228-ZK-10114 8228-ZK-10414 1111-ZK-10206 NE-10206
14.5 8228-ZK-11115 8228-ZK-10115 8228-ZK-10415 1111-ZK-10207 NE-10207
14.6 8228-ZK-11116 8228-ZK-10116 8228-ZK-10416 1111-ZK-10208 NE-10208
14.7 8228-ZK-11117 8228-ZK-10117 8228-ZK-10417 1111-ZK-10209 NE-10209
14.8 8228-ZK-11118 8228-ZK-10118 8228-ZK-10418 1111-ZK-10210 NE-10210
14.9 8228-ZK-11119 8228-ZK-10119 8228-ZK-10419 1111-ZK-10211 NE-10211
15.0 8228-ZK-11120 8228-ZK-10120 8228-ZK-10420 1111-ZK-10212 NE-10212

Technický popis materiálu Cerazur
V případě, že navařujete matice velkých rozměrů s velkým svařovacím proudem a standardní modré Cerazur keramické kolíky Vám nestačí, řešením je použití materiálu Volcera. Volcera materiál dokáže snášet velké tepelné šoky. Všechny standardní kolíky jsou dostupné i v provedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar nebo rozměry našich standardních keramických kolíků nebo elektrod? Pošlete nám Vaši představu, skici nebo výkres a my Vám rádi uděláme cenovou nabídku na zakázkovou výrobu.

Držáky elektrod

L Ø28 Kužel 1:10
40 1111-ZK-10521
50 1111-ZK-10522
60 1111-ZK-10523
1111-ZK-10583
Kužel MK2 Kužel MK3 Závit M18×1.5
1111-ZK-10544 1111-ZK-10545 1111-ZK-10563

S-typ R-typ T-typ
1111-ZK-10684 1111-ZK-10622 1111-ZK-10646

Příslušenství k držákem elektrod

Pružina
Délka držáku Označení
od 40 mm 1112-ZK-12207
O-kroužek
Typ držáku Označení
Ø28 1123-ZK-16436
S-typ 1123-ZK-16436
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1112-ZK-12353


Sestavy pro navařování matic 7/16" UNF

Keramické kolíky Cerazur a výměnné elektrody


Otvor v plechu
ø mm
Krátký typ
(ruční podávání)
Dlouhý typ
(strojové podávání)
Typ s límcem
Výměnná elektroda SW30 Výměnná elektroda kruhová
12.0 8228-ZK-17189 8228-ZK-17089 8228-ZK-17389 1111-ZK-12182 NE-12182
12.1 8228-ZK-17190 8228-ZK-17090 8228-ZK-17390 1111-ZK-12183 NE-12183
12.2 8228-ZK-17191 8228-ZK-17091 8228-ZK-17391 1111-ZK-12184 NE-12184
12.3 8228-ZK-17192 8228-ZK-17092 8228-ZK-17392 1111-ZK-12185 NE-12185
12.4 8228-ZK-17193 8228-ZK-17093 8228-ZK-17393 1111-ZK-12186 NE-12186
12.5 8228-ZK-17194 8228-ZK-17094 8228-ZK-17394 1111-ZK-12187 NE-12187
12.6 8228-ZK-17195 8228-ZK-17095 8228-ZK-17395 1111-ZK-12188 NE-12188
12.7 8228-ZK-17196 8228-ZK-17096 8228-ZK-17396 1111-ZK-12189 NE-12189
12.8 8228-ZK-17197 8228-ZK-17097 8228-ZK-17397 1111-ZK-12190 NE-12190
12.9 8228-ZK-17198 8228-ZK-17098 8228-ZK-17398 1111-ZK-12191 NE-12191
13.0 8228-ZK-17199 8228-ZK-17099 8228-ZK-17399 1111-ZK-10192 NE-10192
13.1 8228-ZK-17200 8228-ZK-17100 8228-ZK-17400 1111-ZK-10193 NE-10193
13.2 8228-ZK-17201 8228-ZK-17101 8228-ZK-17401 1111-ZK-10194 NE-10194
13.3 8228-ZK-17202 8228-ZK-17102 8228-ZK-17402 1111-ZK-10195 NE-10195
13.4 8228-ZK-17203 8228-ZK-17103 8228-ZK-17403 1111-ZK-10196 NE-10196
13.5 8228-ZK-17204 8228-ZK-17104 8228-ZK-17404 1111-ZK-10197 NE-10197
13.6 8228-ZK-17205 8228-ZK-17105 8228-ZK-17405 1111-ZK-10198 NE-10198
13.7 8228-ZK-17206 8228-ZK-17106 8228-ZK-17406 1111-ZK-10199 NE-10199
13.8 8228-ZK-17207 8228-ZK-17107 8228-ZK-17407 1111-ZK-10200 NE-10200
13.9 8228-ZK-17208 8228-ZK-17108 8228-ZK-17408 1111-ZK-10201 NE-10201
14.0 8228-ZK-17209 8228-ZK-17109 8228-ZK-17409 1111-ZK-10202 NE-10202
14.1 8228-ZK-17210 8228-ZK-17110 8228-ZK-17410 1111-ZK-10203 NE-10203
14.2 8228-ZK-17211 8228-ZK-17111 8228-ZK-17411 1111-ZK-10204 NE-10204
14.3 8228-ZK-17212 8228-ZK-17112 8228-ZK-17412 1111-ZK-10205 NE-10205
14.4 8228-ZK-17213 8228-ZK-17113 8228-ZK-17413 1111-ZK-10206 NE-10206
14.5 8228-ZK-17214 8228-ZK-17114 8228-ZK-17414 1111-ZK-10207 NE-10207
14.6 8228-ZK-17215 8228-ZK-17115 8228-ZK-17415 1111-ZK-10208 NE-10208
14.7 8228-ZK-17216 8228-ZK-17116 8228-ZK-17416 1111-ZK-10209 NE-10209
14.8 8228-ZK-17217 8228-ZK-17117 8228-ZK-17417 1111-ZK-10210 NE-10210
14.9 8228-ZK-17218 8228-ZK-17118 8228-ZK-17418 1111-ZK-10211 NE-10211
15.0 8228-ZK-17219 8228-ZK-17119 8228-ZK-17419 1111-ZK-10212 NE-10212

Technický popis materiálu Cerazur
V případě, že navařujete matice velkých rozměrů s velkým svařovacím proudem a standardní modré Cerazur keramické kolíky Vám nestačí, řešením je použití materiálu Volcera. Volcera materiál dokáže snášet velké tepelné šoky. Všechny standardní kolíky jsou dostupné i v provedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar nebo rozměry našich standardních keramických kolíků nebo elektrod? Pošlete nám Vaši představu, skici nebo výkres a my Vám rádi uděláme cenovou nabídku na zakázkovou výrobu.

Držáky elektrod

L Ø28 Kužel 1:10
40 1111-ZK-10521
50 1111-ZK-10522
60 1111-ZK-10523
1111-ZK-10584
Kužel MK2 Kužel MK3 Závit M18×1.5
1111-ZK-10546 1111-ZK-10547 1111-ZK-10564

S-typ R-typ T-typ
1111-ZK-10684 1111-ZK-10622 1111-ZK-10646

Příslušenství k držákem elektrod

Pružina
Délka držáku Označení
od 40 mm 1112-ZK-12207
O-kroužek
Typ držáku Označení
Ø28 1123-ZK-16436
S-typ 1123-ZK-16436
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1116-ZK-12353

Sestavy pro navařování matic chlazené vodou

Sestavy pro navařování matic M4 – M12

Výměnné elektrody pro navařování matíc M4 – M12

Sestava pro navařování matic s keramickým kolíkem chlazená vodou


SW 30
pre M4, M5, M6, M8
Výměnná elektroda SW30
SW 36
pre M10, M12
Výměnná elektroda SW36
Otvor v plechu ØD M4, M5 Otvor v plechu ØD M6 Otvor v plechu ØD M8 Otvor v plechu ØD M10 Otvor v plechu ØD M12
4.5 1111-ZK-20000 6.5 1111-ZK-20031 8.5 1111-ZK-20104 11.0 1111-ZK-20166 13.0 1111-ZK-20192
4.6 1111-ZK-20001 6.6 1111-ZK-20032 8.6 1111-ZK-20105 11.1 1111-ZK-20167 13.1 1111-ZK-20193
4.7 1111-ZK-20002 6.7 1111-ZK-20033 8.7 1111-ZK-20106 11.2 1111-ZK-20168 13.2 1111-ZK-20194
4.8 1111-ZK-20003 6.8 1111-ZK-20034 8.8 1111-ZK-20107 11.3 1111-ZK-20169 13.3 1111-ZK-20195
4.9 1111-ZK-20004 6.9 1111-ZK-20035 8.9 1111-ZK-20108 11.4 1111-ZK-20170 13.4 1111-ZK-20196
5.0 1111-ZK-200005 7.0 1111-ZK-20036 9.0 1111-ZK-20109 11.5 1111-ZK-20171 13.5 1111-ZK-20197
5.1 1111-ZK-200006 7.1 1111-ZK-20037 9.1 1111-ZK-20110 11.6 1111-ZK-20172 13.6 1111-ZK-20198
5.2 1111-ZK-200007 7.2 1111-ZK-20038 9.2 1111-ZK-20111 11.7 1111-ZK-20173 13.7 1111-ZK-20199
5.3 1111-ZK-200008 7.3 1111-ZK-20039 9.3 1111-ZK-20112 11.8 1111-ZK-20174 13.8 1111-ZK-20200
5.4 1111-ZK-200009 7.4 1111-ZK-20040 9.4 1111-ZK-20113 11.9 1111-ZK-20175 13.9 1111-ZK-20201
5.5 1111-ZK-200010 7.5 1111-ZK-20041 9.5 1111-ZK-20114 12.0 1111-ZK-20176 14.0 1111-ZK-20202
5.6 1111-ZK-200011 7.6 1111-ZK-20042 9.6 1111-ZK-20115 12.1 1111-ZK-20177 14.1 1111-ZK-20203
5.7 1111-ZK-200012 7.7 1111-ZK-20043 9.7 1111-ZK-20116 12.2 1111-ZK-20178 14.2 1111-ZK-20204
5.8 1111-ZK-200013 7.8 1111-ZK-20044 9.8 1111-ZK-20117 12.3 1111-ZK-20179 14.3 1111-ZK-20205
5.9 1111-ZK-20014 7.9 1111-ZK-20045 9.9 1111-ZK-20118 12.4 1111-ZK-20180 14.4 1111-ZK-20206
6.0 1111-ZK-20015 8.0 1111-ZK-20046 10.0 1111-ZK-20119 12.5 1111-ZK-20181 14.5 1111-ZK-20207
6.1 1111-ZK-20016 8.1 1111-ZK-20047 10.1 1111-ZK-20120 12.6 1111-ZK-20182 14.6 1111-ZK-20208
6.2 1111-ZK-20017 8.2 1111-ZK-20048 10.2 1111-ZK-20121 12.7 1111-ZK-20183 14.7 1111-ZK-20209
6.3 1111-ZK-20018 8.3 1111-ZK-20049 10.3 1111-ZK-20121 12.8 1111-ZK-20184 14.8 1111-ZK-20210
6.4 1111-ZK-20019 8.4 1111-ZK-200450 10.4 1111-ZK-20123 12.9 1111-ZK-20185 14.9 1111-ZK-20211
6.5 1111-ZK-20020 8.5 1111-ZK-20051 10.5 1111-ZK-20124 13.0 1111-ZK-20186 15.0 1111-ZK-20212
6.6 1111-ZK-20021 8.6 1111-ZK-20052 10.6 1111-ZK-20125 13.1 1111-ZK-20187 15.1 1111-ZK-20213
6.7 1111-ZK-20022 8.7 1111-ZK-20053 10.7 1111-ZK-20126 13.2 1111-ZK-20188 15.2 1111-ZK-20214
6.8 1111-ZK-20023 8.8 1111-ZK-20054 10.8 1111-ZK-20126 13.3 1111-ZK-20189 15.3 1111-ZK-20215
6.9 1111-ZK-20024 8.9 1111-ZK-20055 10.9 1111-ZK-20127 13.4 1111-ZK-20190 15.4 1111-ZK-20216
7.0 1111-ZK-20025 9.0 1111-ZK-20056 11.0 1111-ZK-20128 13.5 1111-ZK-20191 15.5 1111-ZK-20217
7.1 1111-ZK-20025 11.1 1111-ZK-20130
7.2 1111-ZK-20026 11.2 1111-ZK-20131
7.3 1111-ZK-20027 11.3 1111-ZK-20132
7.4 1111-ZK-20029 11.4 1111-ZK-20133
7.5 1111-ZK-20030 11.5 1111-ZK-20134

Držáky elektrod M4 – M12

Velikost matice Kužel MK2 Kužel MK3 Závit M18×1.5 R-typ C-typ
M4, M5, M6, M8 1111-ZK-20542 1111-ZK-20543 1111-ZK-20562 1111-ZK-20642 1111-ZK-20662
M10, M12 1111-ZK-20544 1111-ZK-20545 1111-ZK-20563 1111-ZK-20644 1111-ZK-20663

Chladící kroužek

Velikost matice Označení ØD K
M4 až M8 1113-ZK-19766 46 40
C-typ M4 až M8 1113-ZK-19766 46 40
M10, M12 1113-ZK-19767 52 46
C-typ M10 až M12 1113-ZK-19769 52 46

Příslušenství k držákem elektrod

Pružina
Délka držáku M4 M5 M6 M8 M10 M12
do 30 mm 1112-ZK-12205 1112-ZK-12205
od 40 mm 1112-ZK-12204 1112-ZK-12204 1112-ZK-12206 1112-ZK-12206 1112-ZK-12207 1112-ZK-12207
O-kroužek
Ø M4 – M12
Ø28 1123-ZK-16436 (M4 až M8)
Ø34 1123-ZK-16487 (M10 až M12)
Rychlospojka
Označení
přívod stlačeného
vzduchu G1/8″-Ø6
1112-ZK-12353
